Krótka odpowiedź: wybierz rurę PEEK wypełnioną włóknem węglowym, gdy dodatkowa sztywność i stabilność wymiarowa uzasadniają kompromis
Rury PEEK to puste w środku półfabrykaty stosowane w stanie dostarczonym lub obrabiane na części takie jak tuleje, tuleje, uszczelki, elementy zaworów i korpusy izolacyjne. Włókno węglowe dodaje się, gdy niewypełniony PEEK nie zapewnia wystarczającej sztywności, kontroli wymiarów lub odporności na odkształcenia pod obciążeniem mechanicznym i termicznym.

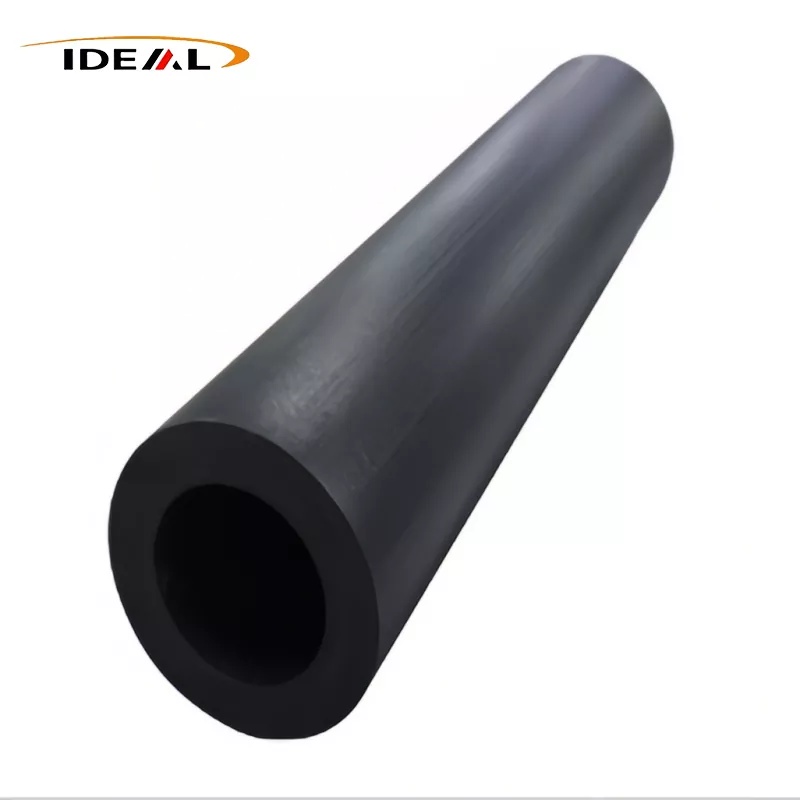

To nie sprawia, że materiał wypełniony węglem jest automatycznym wyborem premium. Może być mniej wybaczający niż dziewiczy PEEK, trudniejszy w obróbce narzędzi skrawających i inny pod względem elektrycznym. Właściwa decyzja zależy od kierunku obciążenia, temperatury, narażenia chemicznego, współpracujących powierzchni, wymagań elektrycznych i ilości materiału, który chcesz usunąć. Idealne oferty GuangZhouRury PEEK wypełnione włóknem węglowymz regulowaną zawartością włókna węglowego od 10% do 40%; firma jako powszechnie stosowany wskaźnik określa 30%.
Rura, rurka i rurka mogą opisywać ten sam półprodukt, ale wymiary muszą być podane jednoznacznie
W katalogach asortymentu polimerów terminy „rura PEEK”, „rura PEEK” i „rurka PEEK” są często używane zamiennie. Kupujący nie powinni zakładać, że warunki te są zgodne z konwencjami dotyczącymi rur metalowych. Dostawca może opisywać grubościenny półfabrykat do obróbki, a nie przewód o ciśnieniu znamionowym przeznaczony do przenoszenia cieczy w stanie zainstalowanym.
Zamówieniem powinien kierować rysunek zakupu, a nie rzeczownik. Jeśli w grę wchodzi usługa ciśnieniowa, same wymiary półfabrykatu nie określają wytrzymałości ciśnieniowej. Gotowa geometria, złącza, temperatura, media, historia obciążeń i obowiązujące normy projektowe wymagają osobnego przeglądu technicznego.
Zdefiniuj średnicę zewnętrzną, średnicę wewnętrzną, grubość ścianki, długość i naddatek na obróbkę na rysunku wymiarowym
Podaj średnicę zewnętrzną, średnicę wewnętrzną i długość, a następnie określ, czy każda wartość jest nominalna, taka, jaka została wyprodukowana, czy wymagana po obróbce. Uwzględnij koncentryczność, prostolinijność, okrągłość, wykończenie powierzchni i stan końcowy, jeśli mają one wpływ na gotową część. Ogólna tolerancja średnicy plus-minus nie kontroluje koncentryczności otworu względem średnicy zewnętrznej.
Pozostaw wystarczający naddatek na obróbkę, aby oczyścić skórę i skorygować oczekiwane zniekształcenia, ale nie na tyle, aby niepotrzebnie wzrosły koszty materiału i czas obróbki. Cienkie wykończone ścianki wymagają szczególnej uwagi: nacisk uchwytu, ciepło skrawania i naprężenia szczątkowe mogą spowodować przesunięcie otworu po opuszczeniu maszyny.
Opublikowane zakresy rozmiarów i tolerancję ±0,02 mm należy traktować jako wyjaśnienia, a nie gwarancję dla każdej kombinacji ID/OD
Strona produktu GuangZhou Ideal zawiera listę materiałów w kolorze czarnym, nominalną średnicę wewnętrzną Φ20–458 mm, średnicę zewnętrzną Φ15–404 mm, długości 1000 mm i 3000 mm oraz deklarowaną tolerancję ±0,02 mm. Przedziałów tych nie należy czytać jako matrycy o dowolnie wymiennych wymiarach; ważna tuba musi mieć średnicę zewnętrzną większą niż jej ID.
Przed złożeniem zamówienia zapytaj, jakie kombinacje ID/OD są dostępne i jakie cechy obejmuje tolerancja. Potwierdź także temperaturę pomiaru, metodę kontroli, plan pobierania próbek, kryteria prostoliniowości oraz to, czy tolerancja dotyczy półfabrykatu czy powierzchni obrobionej. Theopublikował informacje o rozmiarach rurek PEEK i tolerancjisą użytecznym punktem wyjścia zapytania ofertowego, a nie substytutem zaakceptowanego rysunku.
Co włókno węglowe zmienia w PEEK – a czego nie poprawia automatycznie
Włókna węglowe ograniczają ruch w matrycy PEEK. W odpowiednim gatunku i orientacji, co ogólnie zwiększa sztywność, zmniejsza zmianę wymiarów pod obciążeniem i poprawia stabilność przy zmianach temperatury. Efekty te mogą pomóc obrobionej tulejce utrzymać geometrię lub zmniejszyć pełzanie w miejscach, w których pierwotny PEEK poruszałby się zbyt mocno.
Wzmocnienie wprowadza także kierunkowość. Trasa produkcyjna i przepływ materiału mogą wyrównać włókna, więc właściwości osiowe i przechodzące przez ścianę mogą się różnić. Włókno węglowe nie poprawia automatycznie każdego styku, nie chroni izolacji elektrycznej ani nie zwiększa odporności na każdą substancję chemiczną. Może również zmniejszyć plastyczność i sprawić, że krawędzie będą bardziej podatne na odpryski podczas agresywnej obróbki lub montażu.
Porównanie pierwotnych, wypełnionych włóknem węglowym i innych modyfikowanych gatunków PEEK pod względem sztywności, zużycia, zachowania elektrycznego, narażenia chemicznego i obrabialności
| Czynnik decyzyjny | Dziewiczy PEEK | PEEK wypełniony włóknem węglowym | Inne modyfikowane gatunki PEEK |
|---|---|---|---|
| Sztywność i stabilność wymiarowa | Przydatne tam, gdzie priorytetem jest wytrzymałość i zachowanie materiału bez wypełnienia | Zwykle preferowane, gdy ugięcie, pełzanie lub ruch termiczny decydują o projekcie | Gatunki wypełnione szkłem lub innymi wzmocnionymi materiałami mogą zapewniać inną równowagę sztywności i właściwości elektrycznych |
| Nosić | Wydajność zależy w dużym stopniu od obciążenia, prędkości, temperatury i powierzchni współpracującej | Może poprawić niektóre warunki zużycia, ale odsłonięte włókna mogą mieć wpływ na współpracującą powierzchnię | Gatunki łożysk mogą być preferowane tam, gdzie głównymi wymaganiami są tarcie i zużycie |
| Zachowanie elektryczne | Zwykle wybierany tam, gdzie wymagana jest izolacja | Może mieć niższą rezystywność, ale sama zawartość procentowa węgla nie definiuje klasy elektrycznej | Formuły można dostosować pod kątem izolacji, kontroli statycznej lub przewodności; zweryfikować rzeczywiste dane |
| Obróbka | Generalnie mniej ścierny dla narzędzi | Włókno węglowe zwiększa zużycie narzędzia i może przyczyniać się do wyłamania krawędzi | Reakcja narzędzia zależy od pakietu wypełniacza |
Do obróbki rur PEEK wypełnionych włóknem węglowym należy używać ostrych, odpowiednich narzędzi i kontrolowanego mocowania. Zamiast polegać wyłącznie na odczycie średnicy zewnętrznej, obserwuj wykończenie otworu, wytwarzanie ciepła i pękanie włókien. Jeśli narażenie chemiczne jest krytyczne, należy ocenić cały gatunek pod kątem rzeczywistego płynu, stężenia, temperatury, ciśnienia i czasu ekspozycji.
Etykieta „Rura PEEK z 30% włókna węglowego” nie stanowi pełnej specyfikacji materiału
Wartość procentowa informuje o zawartości wypełniacza, ale nie jest wystarczająca do zatwierdzenia materiału. Nadal potrzebujesz gatunku żywicy i mieszanki, ścieżki produkcyjnej, kształtu włókna, kontroli jakości i danych dotyczących właściwości dostarczonego surowca. Wyjaśnij, czy podana wartość procentowa jest określona wagowo, czy na innej podstawie.
Zapytaj także, czy tuba będzie pochodzić z jednej partii produkcyjnej i czy dostawca może przedstawić dokumentację kontroli powiązaną z partią. Prototyp, który można czysto obrobić, nie dowodzi, że późniejszy materiał będzie zachowywał się identycznie, jeśli zmieni się związek, proces lub orientacja włókien. Zatwierdź dokładny gatunek i formularz zapasów, a nie ogólny opis „30% CF PEEK”.
Dane dostawcy muszą być dopasowane do rzeczywistego gatunku, metody testowania, orientacji włókien i warunków świadczenia usług
Wartości z arkusza danych są przydatne tylko wtedy, gdy reprezentują materiał, który otrzymasz. Sprawdź orientację próbki, kondycjonowanie, temperaturę testu i metodę testu. Dane dotyczące kuponów formowanych wtryskowo mogą nie przewidywać zachowania grubościennej rury obrabianej w innym kierunku włókien.
W przypadku zastosowań wysokotemperaturowych należy porównać właściwości w temperaturze roboczej, a nie używać wartości temperatury pokojowej. W przypadku zastosowań chemicznych należy uwzględnić jednoczesne naprężenia i ciepło. Jeśli wąskie wymiary mają znaczenie, poproś o pomiary dostarczonej geometrii i uzgodnij, w jaki sposób części będą kondycjonowane przed kontrolą.
Sprawdź rezystywność objętościową i powierzchniową przed traktowaniem PEEK wypełnionego włóknem węglowym jako przewodzącego lub rozpraszającego ładunki elektrostatyczne
Włókno węglowe może obniżyć rezystywność elektryczną PEEK, ale przewodność nie wynika bezpośrednio z zawartości wypełniacza. Rozkład włókien, kontakt między włóknami, orientacja, grubość ścianki i obróbka mają wpływ na wynik. Materiał określony jako wzmocniony węglem może nadal nie spełniać wymaganego zakresu rezystancji.
Umieść wymagany zakres rezystywności skrośnej lub rezystywności powierzchniowej na rysunku lub w specyfikacji materiału, wraz z metodą badania i wymaganiami dotyczącymi kondycjonowania. Jeśli rozpraszanie ładunku ma kluczowe znaczenie dla bezpieczeństwa, należy przetestować reprezentatywny materiał rurowy lub gotowe komponenty. Nie zastępuj certyfikatu zawartości węgla pomiarami elektrycznymi.
Lista kontrolna zapytania ofertowego: potwierdź zawartość włókna węglowego, geometrię, tolerancje, wykończenie powierzchni, zapisy z kontroli, dokumenty zgodności, ilość, czas realizacji i dostawę
- Tworzywo:dokładny gatunek PEEK, procent włókna węglowego i sposób definiowania tego procentu.
- Geometria:OD, ID, stan ściany, długość, stan końcowy i naddatek na obróbkę.
- Sterownica:tolerancje wymiarowe, koncentryczność, prostoliniowość, okrągłość i wymagania dotyczące wykończenia powierzchni.
- Wydajność:temperatura pracy, obciążenia, chemikalia, interfejs zużycia i wymagane zachowanie elektryczne.
- Dowód:obowiązujące dane testowe, identyfikowalność partii, raport z inspekcji i wymagane dokumenty dotyczące zgodności.
- Warunki handlowe:prototyp i wielkość produkcji, czas realizacji, opakowanie, Incoterms i dostawa do miejsca przeznaczenia w USA.
- Przyjęcie:zatwierdzona wersja rysunku, metoda kontroli i procedura postępowania z towarami niezgodnymi.
