Zanim poprosisz o wycenę, zdecyduj, co właściwie kupujesz: półfabrykat rurowy, który zostanie obrobiony w formie komponentu, lub rura o ciśnieniu znamionowym przeznaczona do przenoszenia płynu. Następnie określ średnicę zewnętrzną, identyfikator, długość, kopertę gotowej części, warunki obsługi, ilość, wymagania kontrolne i dokumentację. To rozróżnienie pozwala uniknąć najkosztowniejszego błędu w zapytaniu ofertowym – traktowania półwykończonego profilu konstrukcyjno-plastikowego tak, jakby był certyfikowanym elementem systemu rurowego.
Najpierw zdecyduj, czy do zastosowania potrzebny jest półprodukt rurowy, czy rura procesowa o ciśnieniu znamionowym

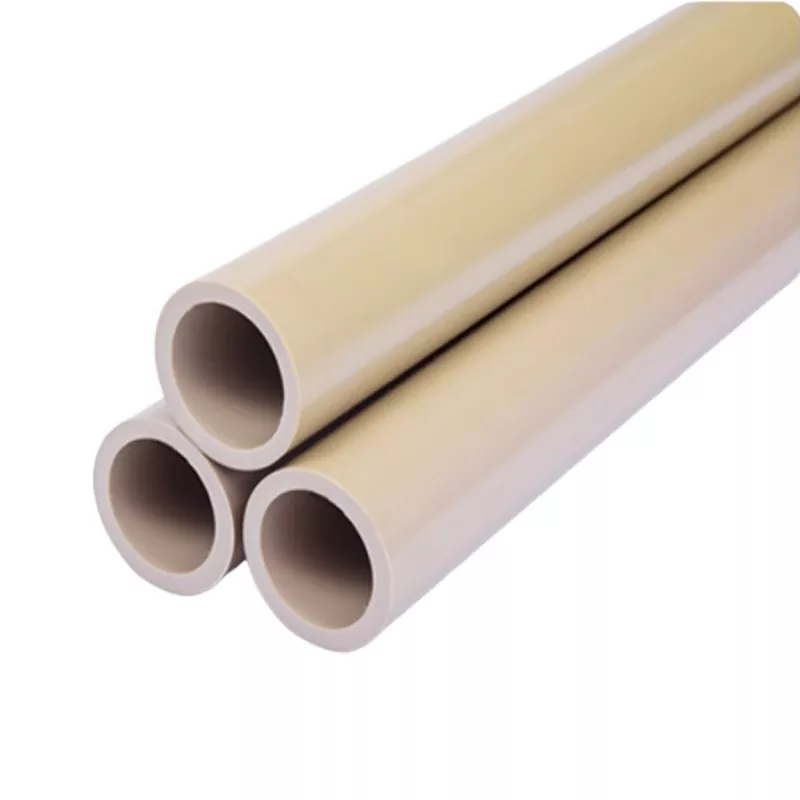

BardzoRury PEEK GF30sprzedawane jako półfabrykaty to rury grubościenne stosowane do obróbki tulei, tulei, korpusów izolacyjnych, elementów zużywalnych i elementów konstrukcyjnych. Słowo „rura” opisuje geometrię; nie ustala automatycznie wartości ciśnienia.
Jeśli produkt będzie zawierał gaz lub ciecz pod ciśnieniem, Twoje zapytanie wymaga czegoś więcej niż tylko wymiarów. Podać medium, temperaturę roboczą i temperaturę spęcznienia, ciśnienie normalne, cykle ciśnieniowe, projekt złącza, wymagane przepisy projektowe i test akceptacyjny. Zapytaj, czy dostawca może dostarczyć dane dotyczące ciśnienia znamionowego dla dokładnego gatunku, rozmiaru i temperatury. Bez tego dowodu należy traktować materiał jakoKolba rurowa PEEK GF30, a nie jako zatwierdzone rurociągi procesowe. Ma to szczególne znaczenie w zastosowaniach chemicznych, gdzie przenikanie, naprężenia, temperatura i konstrukcja połączenia mogą decydować o awariach, nawet jeśli sam polimer jest odporny na płyn.
Przetłumacz rysunek na jednoznaczną średnicę zewnętrzną, identyfikator, ścianę, długość i kopertę gotowej części
Wyślij kontrolowany rysunek, a nie oznaczony zrzut ekranu. Powinien identyfikować jednostki, numer rysunku, rewizję, metodę projekcji i każdą powierzchnię krytyczną. Podaj bezpośrednio średnicę zewnętrzną i średnicę wewnętrzną; nie oczekuj, że dostawca wyprowadzi go z nominalnej ściany. Uwzględnij wymagania dotyczące długości cięcia, prostoliniowości lub koncentryczności, jeśli jest to funkcjonalne, i określ, które powierzchnie pozostaną w stanie dostarczonym.
Koperta gotowej części jest równie ważna. Pokaż największą wykończoną średnicę zewnętrzną, najmniejszy wykończony identyfikator, występy, rowki, gwinty i powierzchnie odniesienia, które muszą zmieścić się w zamówionym półfabrykacie. Rura może odpowiadać wymiarom nominalnym, ale pozostawiać zbyt mało materiału do usunięcia bicia, nieregularności powierzchni lub przyciętych końcówek.
Normalizuj dostępne rozmiary jako OD × ID, od Φ20 × Φ15 do Φ458 × Φ404, przy długościach magazynowych 1000 mm i 3000 mm
Ideal Plastic wymienia kombinacje OD × ID w zakresie od Φ20 × Φ15 do Φ458 × Φ404, o długościach 1000 mm i 3000 mm. Zastosuj tę samą konwencję w zapytaniu ofertowym i oznacz jednostki jako milimetry. Punkty końcowe opisują opublikowany zakres; nie oznacza to, że każda możliwa para OD i ID jest standardowa. Potwierdź dokładną kombinację za pomocąopublikowany zakres rozmiarów rur PEEK GF30.
| Pole zapytania ofertowego | Co stwierdzić |
|---|---|
| Puste wymiary | OD × ID × długość cięcia, wszystkie z jednostkami |
| Gotowa koperta | Maksymalna wykończona średnica zewnętrzna, minimalna wykończona ID i najważniejsze funkcje |
| Długość magazynowa | 1000 mm, 3000 mm lub kawałki cięte przez dostawcę |
| Ilość | Liczba pełnych długości, półfabrykatów lub gotowych części |
| Krytyczna geometria | Koncentryczność, prostoliniowość, prostopadłość końców i schemat odniesienia, jeśli jest to wymagane |
Oddziel tolerancję zapasów od tolerancji gotowej części i potwierdź naddatek na obróbkę przed złożeniem zamówienia
Na stronie produktu podana jest tolerancja ±0,02 mm, ale w zapytaniu ofertowym nigdy nie należy powtarzać tej wartości bez określenia jej zakresu. Zapytaj, jaki wymiar obejmuje, czy dotyczy standardowych części magazynowych, czy części obrabianych i w jakich warunkach pomiaru. Tolerancja OD, tolerancja ID, zmienność ścianki, owalność i prostolinijność to różne kontrole.
W przypadku obrabianego elementu należy osobno określić tolerancje wykończenia i pozwolić dostawcy potwierdzić odpowiedni naddatek na obróbkę. Nie zamawiaj rurki siatkowej wyłącznie na podstawie wymiarów nominalnych. PEEK wypełniony włóknem szklanym jest sztywny, ale naprężenia szczątkowe, nacisk narzędzia i ciepło powstające podczas obróbki mogą nadal przesuwać cienką sekcję po usunięciu materiału.
Dopasuj PEEK wypełniony 30% szkłem do temperatury, kierunku obciążenia, narażenia chemicznego i obciążenia elektrycznego
PEEK GF30 to PEEK z domieszką 30% włókna szklanego. Wzmocnienie jest zazwyczaj wybierane w celu zwiększenia sztywności strukturalnej, poprawy kontroli pełzania i ograniczenia przesunięć wymiarowych w porównaniu z niewypełnionym PEEK. Te zalety nie eliminują konieczności definiowania aplikacji.
Poinformuj dostawcę o temperaturach ciągłych i krótkotrwałych, kierunku obciążenia, czasie trwania obciążenia, cykliczności, materiałach współpracujących i spodziewanym zużyciu. W przypadku narażenia chemicznego należy podać rzeczywisty płyn, stężenie, temperaturę, czas ekspozycji i obecność naprężeń mechanicznych. „Odporność chemiczna” to zbyt szerokie pojęcie, aby można było zatwierdzić projekt. W przypadku części elektrycznych należy określić wymagane właściwości dielektryczne, izolacyjne i śledzące, zamiast zakładać, że zachowanie polimeru bazowego pozostanie niezmienione w wypełnionej mieszance.
Porównaj GF30 z niewypełnionym PEEK, gdy o decyzji decydują sztywność, rozszerzalność cieplna i kontrola wymiarowa
Wybierz GF30, gdy sztywność, odporność na pełzanie i kontrola wymiarów pod wpływem ciepła są kluczowe dla projektu. Weź pod uwagę niewypełniony PEEK, gdy ciągliwość, czystość, wykończenie powierzchni lub mniej ścierne zachowanie podczas obróbki ma większe znaczenie. Włókno szklane zwiększa zużycie narzędzia i może wytworzyć obrobioną powierzchnię inną niż materiał bez wypełnienia. Może również tworzyć właściwości zależne od kierunku w oparciu o sposób przetwarzania surowca rurowego.
Nie wybieraj między nimi z ogólnego arkusza właściwości PEEK. Porównaj dane dla rzeczywistych gatunków i, w przypadku ciasnych zespołów, zapytaj, czy wartość rozszerzalności cieplnej jest podawana w kierunku odpowiednim dla rury i gotowego komponentu.
Sprawdź wytrzymałość na rozciąganie, moduł zginania, rozszerzalność cieplną i odporność chemiczną w arkuszu danych dla danego gatunku
Przydatny cytat identyfikuje dokładny związek i załącza jego kartę katalogową. Sprawdź wytrzymałość na rozciąganie, moduł zginania, wydłużenie, zachowanie termiczne, gęstość i współczynnik rozszerzalności cieplnej, ale także sprawdź metodę badania, orientację próbki i kondycjonowanie. Pojedyncza wartość nagłówkowa może pochodzić z uformowanej próbki, która nie reprezentuje obrobionej maszynowo ściany rury.
Zgodność chemiczna wymaga podobnej dyscypliny. Poproś o dowody specyficzne dla gatunku, w temperaturze i stężeniu zbliżonym do warunków pracy. Jeśli awaria stwarzałaby ryzyko dla bezpieczeństwa lub przestoju, zaplanuj testy aplikacji na materiale reprezentatywnym dla produkcji. Opublikowane tabele rezystancji są narzędziami przesiewowymi; nie uwzględniają każdej kombinacji stresu, płynu, temperatury i czasu ekspozycji.
Wymagaj identyfikacji gatunku, metod testowania, identyfikowalności partii, zapisów inspekcji i odpowiednich dokumentów zgodności
Zapisz pakiet dokumentacji w zapytaniu ofertowym, aby został wyceniony i przygotowany przed wysyłką. Wymagaj co najmniej oznaczenia producenta i gatunku, identyfikowalności partii lub partii, certyfikatu zgodności, odpowiednich metod badań i raportu z inspekcji dla uzgodnionych wymiarów.
Jeśli Twój projekt wymaga zgodności z wymogami środowiskowymi, jakościowymi, lotniczymi, motoryzacyjnymi lub specyficznymi dla klienta, podaj nazwę dokumentu lub normy i wymaganą wersję. Ogólne stwierdzenie, że materiał jest zgodny z wymogami międzynarodowymi, nie zastępuje certyfikatu, którego potrzebuje inspektor odbierający. Wyjaśnij również, czy w dokumentach należy śledzić każdy wycięty półfabrykat z długością macierzystą i czy etykiety opakowań muszą zawierać numer partii, wersję rysunku i linię zamówienia.
Wyślij Ideal Plastic paczkę gotową do wyceny, zawierającą wersję rysunku, warunki serwisu, ilość, poziom kontroli, zakres obróbki, opakowanie i miejsce dostawy
Twoja paczka powinna zawierać jeden aktualny rysunek, a nie kilka sprzecznych wersji. Uwzględnij żądany gatunek, średnicę zewnętrzną × średnicę wewnętrzną × długość, gotową kopertę, ilość, środowisko usługowe, tolerancje krytyczne, poziom kontroli i wymagane zapisy. Określ, czy Ideal Plastic dostarcza rury o pełnej długości, wycięte półfabrykaty lub gotowe komponenty obrobione maszynowo. Instrukcje dotyczące pakowania powinny dotyczyć czystego pakowania, zabezpieczenia końcówek, oddzielania części i segregacji partii, jeśli to konieczne.
Podaj kraj docelowy, kod pocztowy, warunki dostawy i żądaną datę. Profile o dużej średnicy lub 3000 mm mogą powodować ograniczenia w transporcie i przeładunku, które nie są widoczne w cenie jednostkowej. Wysyłanie tych szczegółów za pomocą plikuniestandardowe zapytanie dotyczące rur PEEK GF30dostarcza dostawcy wystarczających informacji, aby na tej samej podstawie wycenić materiał, obróbkę, kontrolę i logistykę.
Często zadawane pytania kupujących: dostępność w magazynie standardowym, podane terminy realizacji, próbki, obróbka i kontrola zapylenia, opakowanie i ryzyko dostawy międzynarodowej
- Czy wszystkie wymienione rozmiary są dostępne do natychmiastowej wysyłki?
- Firma Ideal Plastic zapewnia wysyłkę w tym samym dniu w przypadku standardowych rozmiarów, ale dostępność powinna zostać potwierdzona w momencie składania zamówienia pod kątem dokładnej średnicy zewnętrznej × ID, długości, ilości i gatunku.
- Jaki jest podany czas realizacji materiału niestandardowego?
- Podany niestandardowy czas realizacji wynosi od 7 do 10 dni. Potwierdź, czy obejmuje to wyłącznie produkcję, czy także obróbkę, kontrolę, dokumentację i transport.
- Czy warto zamówić próbkę?
- Tak, jeśli wykończenie powierzchni, kolor, reakcja na obróbkę lub dopasowanie są wrażliwe. Upewnij się, że próbka jest tego samego gatunku i, jeśli to możliwe, jest reprezentatywna dla zamierzonej ścieżki produkcji.
- Kto powinien kontrolować obróbkę skrawaniem i pył z włókna szklanego?
- Przypisz zakres obróbki na piśmie. Warsztat mechaniczny powinien stosować odpowiednie narzędzia z węglików spiekanych lub innych odpornych na zużycie, kontrolować ciepło i zadziory oraz wychwytywać pył polimerowy wypełniony szkłem za pomocą odpowiednich procedur odsysania i miejsca pracy. Dokładne parametry obróbki zależą od geometrii, oprzyrządowania, wymagań dotyczących konfiguracji i wykończenia.
- Jak należy pakować części?
- Określ czyste opakowanie, zabezpieczenie końcówek, oddzielenie gotowych powierzchni, etykiety partii oraz kontrolę wilgoci i zanieczyszczeń wymaganą w procesie odbioru.
- Co stwarza ryzyko dostawy międzynarodowej?
- Długie profile, dokumenty celne, opłaty wymiarowe i niejasne warunki dostawy to częste problemy. Wyślij miejsce docelowe i wymagane dokumenty wraz z rysunkiem, a następnie poproś Ideal Plastic o potwierdzenie dostępności, zakresu i warunków wysyłki w pisemnej ofercie.
