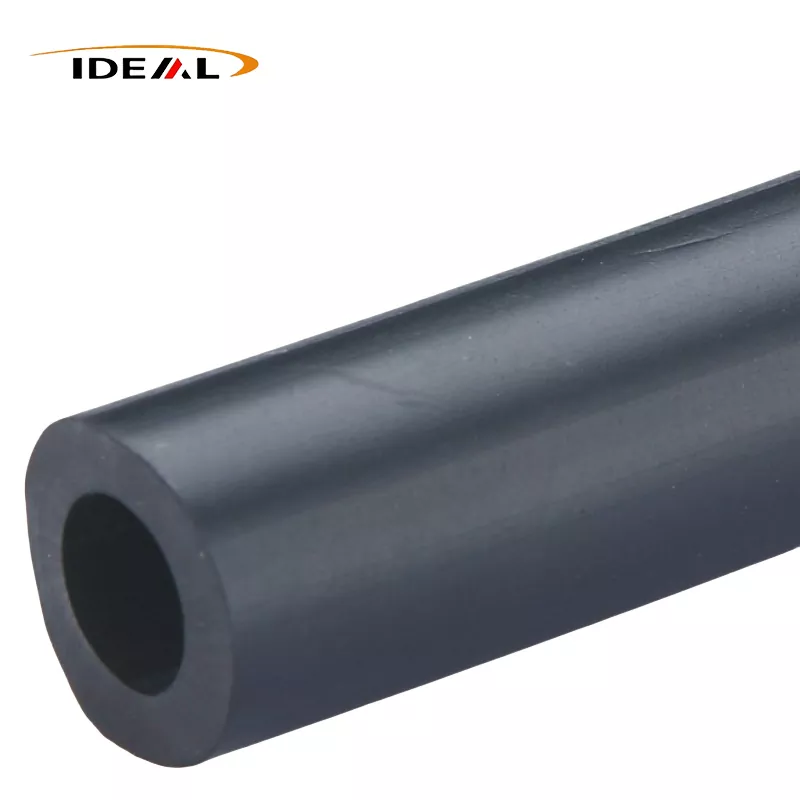

Rury PEEK wzmocnione włóknem węglowymstanowią praktyczny wybór, gdy standardowa rura PEEK wymaga większej sztywności, stabilności wymiarowej, nośności lub kontroli statycznej. Ideal Plastic produkuje czarne rury PEEK wypełnione włóknem węglowym o zawartości włókna węglowego od 10% do 40%, w wersjach LCF i SCF, o podanych zakresach średnic wewnętrznych i zewnętrznych, długościach 1000 mm lub 3000 mm i tolerancjach do ± 0,02 mm.
Właściwy gatunek nie jest wybierany wyłącznie na podstawie zawartości węgla. Długość włókna, geometria ścianki, temperatura robocza, warunki zużycia, wymagania elektryczne i wymiary końcowe – wszystko to wpływa na specyfikację. Zacznij od przypadku obciążenia i rysunku, a następnie poproś o wycenę dotyczącą określonych wymagań materiałowych i kontrolnych.
Kiedy rurki PEEK wypełnione włóknem węglowym są właściwym wyborem
Czysty PEEK zapewnia już użyteczną kombinację odporności temperaturowej, odporności chemicznej, odporności na zużycie i stabilności wymiarowej. Dodanie włókna węglowego zmienia równowagę w kierunku sztywności i wsparcia obciążenia. Ma to znaczenie w przypadku rury stosowanej jako tuleja łożyskowa, element izolacyjny lub prowadzący, kanał konstrukcyjny, część rolkowa lub przekładniowa lub inny półprodukt, który musi zachować swój kształt pod wpływem naprężeń.
Włókno węglowe jest zwykle warte rozważenia, gdy dętka z czystego PEEK ugina się zbyt mocno, rozszerza się poza okno dopasowania lub zużywa się szybciej, niż pozwala na to zastosowanie. Może również pomóc w systemach wrażliwych na ładunki elektrostatyczne. Ideal Plastic stwierdza, że rezystywność skrośna jest tak niska, jak1 × 10³ Ω·cmdla asortymentu materiałów PEEK wypełnionych włóknem węglowym, ale wymagane parametry elektryczne należy potwierdzić dla dokładnego gatunku, zawartości włókien, geometrii i metody badania.
Nie traktuj dętki wypełnionej węglem jako automatycznego zamiennika każdej części PEEK. Włókno węglowe może wpływać na obrabialność, wygląd powierzchni, anizotropię i zachowanie elektryczne. Jeśli rura musi zachować wysoką izolację, jeśli krytyczna jest bardzo gładka powierzchnia styku lub jeśli część jest narażona na działanie mieszaniny chemicznej nieobjętej istniejącymi danymi, przed złożeniem zamówienia poproś o ocenę dotyczącą gatunku.
Wybierz zawartość włókna węglowego i gatunek włókna dla przypadku obciążenia
Jakie 10% do 40% zmian włókna węglowego w PEEK
Ideal Plastic oferuje regulowaną zawartość włókna węglowego od 10% do 40%. Ogólnie rzecz biorąc, zwiększenie poziomu wypełniacza przesuwa kompozyt w kierunku większej sztywności i wytrzymywania obciążeń, jednocześnie czyniąc wybór materiału bardziej wrażliwym na kierunek przetwarzania i otaczający projekt. Najwyższy procent nie jest automatycznie najlepszą wartością: może być niepotrzebny w przypadku lekko obciążonej rury i może komplikować obróbkę lub wymagania dotyczące powierzchni.
Określ oczekiwany wynik, a nie tylko pytaj o „PEEK wypełniony węglem”. Przydatne dane wejściowe obejmują obciążenie promieniowe, obciążenie osiowe, rozpiętość niepodpartą, zakres temperatur, prędkość poślizgu, materiał współpracujący, cykl pracy, media chemiczne oraz to, czy rura musi rozpraszać ładunek statyczny. Ideal Plastic podaje wartości sztywności w zakresie od 8 do 12 GPa w swojej ofercie PEEK wzmocnionego włóknem węglowym. Traktuj ten zakres jako wytyczne na poziomie produktu, a nie substytut arkusza danych dla konkretnego gatunku lub walidacji projektu.
Opcje rurek LCF, SCF i CF30 PEEK
Klasa włókna wpływa na więcej niż na etykiecie. LCF oznacza długie włókno węglowe; SCF oznacza krótkie włókno węglowe. Dłuższe włókna mogą być przydatne tam, gdzie priorytetem jest skuteczność wzmocnienia i sztywność, podczas gdy mieszanki o krótkich włóknach mogą być bardziej odpowiednie do konwencjonalnego przetwarzania i szczegółowych profili obrobionych maszynowo. Rzeczywisty wynik zależy od orientacji włókien, warunków formowania lub wytłaczania, grubości ścianki i obróbki.
„CF30” powszechnie oznacza związek PEEK zawierający około 30% włókna węglowego, ale oznaczenie należy potwierdzić u dostawcy. Zapytaj, czy cytowana rura CF30 PEEK to LCF czy SCF, jaka tolerancja obowiązuje po obróbce i jakie dane właściwości należą do tego konkretnego związku. Zapobiega to częstemu błędowi zakupowemu: porównywaniu dwóch materiałów pod względem zawartości węgla przy pomijaniu różnych form włókien i dróg produkcyjnych.
Przed złożeniem zamówienia sprawdź wymiary rur, rurek, profili i obrobionych materiałów
Określ średnicę zewnętrzną, średnicę wewnętrzną, grubość ścianki, długość, tolerancję i wykończenie powierzchni
„Rura PEEK” i „rura PEEK” są często używane zamiennie w wyszukiwaniu dostawców, ale oferta nadal wymaga precyzyjnego określenia wymiarów. Podaj średnicę zewnętrzną (OD), średnicę wewnętrzną (ID), grubość ścianki lub jej obliczenie, długość cięcia, ilość, tolerancję, stan końcowy i wymagania dotyczące wykończenia powierzchni. Należy określić, czy wymiary są dostarczane w stanie wytłaczanym, ciętym czy obrobionym maszynowo.
Ideal Plastic podaje standardowe długości 1000 mm i 3000 mm oraz deklarowaną tolerancję ±0,02 mm dla rur PEEK wzmocnionych włóknem węglowym. Potwierdź, które wymiary obejmuje tolerancja. Wąska tolerancja średnicy zewnętrznej nie oznacza automatycznie, że średnica wewnętrzna, koncentryczność, prostoliniowość lub prostopadłość końca mają tę samą tolerancję.
Użyj przeglądu wymiarów w oparciu o rysunek, aby zapobiec błędom dopasowania
Wyślij rysunek, gdy rura pasuje do wału, do obudowy, do zespołu uszczelniającego lub łożyska. Zaznacz najważniejsze funkcje, zamiast polegać na opisie katalogowym. Przegląd powinien obejmować:
- Limity OD i ID, w tym wymagana grubość ścianki;
- koncentryczność, prostoliniowość i dopuszczalna owalność, jeżeli od nich zależy montaż;
- długość cięcia, prostopadłość końców, fazowania, rowki, otwory lub inne detale obrobione;
- gatunek materiału, konstrukcja LCF lub SCF i procent włókna węglowego;
- metoda kontroli, plan pobierania próbek, opakowanie i dokumentacja.
W przypadku niestandardowych wymiarów rur PEEK z włókna węglowego przegląd rysunku jest zwykle bardziej przydatny niż pytanie tylko o najbliższy rozmiar nominalny. Ujawnia ryzyko dopasowania przed produkcją i daje dostawcy jasną podstawę do oprzyrządowania, obróbki i kontroli.
Opublikowane dane dotyczące wydajności i granice porównania
W informacjach o produkcie PEEK wzmocnionym włóknem węglowym Ideal Plastic podaje temperaturę ugięcia pod wpływem ciepła powyżej 315°C i temperaturę ciągłego użytkowania do 260°C. Liczby te wskazują odporność na wysokie temperatury, ale nie oznaczają, że rura może w sposób ciągły przenosić maksymalne obciążenie mechaniczne w temperaturze 260°C. Obciążenie, grubość ścianki, czas ekspozycji, koncentracja naprężeń i montaż wpływają na użyteczną temperaturę projektową.
Ta sama ostrożność dotyczy zużycia i odporności chemicznej. PEEK wypełniony węglem jest przeznaczony do stosowania w trudnych warunkach tarcia, zużycia, obciążenia i narażenia chemicznego, ale wydajność zależy od współpracującej powierzchni, ciśnienia, prędkości, smarowania, temperatury i rzeczywistego stężenia substancji chemicznych. Oświadczenia o kompatybilności chemicznej dla PEEK nie należy traktować jako aprobaty dla każdej mieszanki rozpuszczalników, płynu procesowego lub cyklu temperaturowego.
Skorzystaj z opublikowanych wartości, aby zawęzić wybór materiału, a następnie sprawdź dokładny gatunek. Poproś o arkusz danych, próbkę lub przegląd aplikacji, jeśli konsekwencje awarii są poważne. Firma Ideal Plastic twierdzi, że dostępne są bezpłatne próbki, które mogą pomóc w sprawdzeniu dopasowania lub kontrolowanym teście prototypu przed złożeniem większego zamówienia.
Zastosowania w systemach kontroli wysokiej temperatury, zużycia, substancji chemicznych i statycznych
Rury PEEK z włókna węglowego są mocnym kandydatem do systemów przemysłowych, które łączą ciepło z zapotrzebowaniem mechanicznym. Typowe obszary ewaluacji obejmują:
- Części nośne lub przekładniowe:włókno węglowe może zwiększyć sztywność i zmniejszyć ugięcie w porównaniu ze zwykłym czystym PEEK.
- Zespoły zorientowane na zużycie:kompozyt nadaje się do zastosowań związanych z tarciem i zużyciem, ale materiał współpracujący i prędkość nacisku nadal wymagają przeglądu.
- Węże wysokotemperaturowe:podana wartość przy ciągłym użytkowaniu wynosząca 260°C i HDT powyżej 315°C stanowią punkt wyjścia dla ekranowania termicznego, a nie pełne ograniczenie projektowe.
- Składniki procesu chemicznego:ocenić konkretne medium, stężenie, temperaturę i czas ekspozycji, zamiast polegać na słowie „odporny chemicznie”.
- Sprzęt wrażliwy na ładunki elektrostatyczne:podana niska rezystywność objętościowa może być istotna, gdy liczy się rozpraszanie ładunku; potwierdzić wymagania dotyczące uziemienia i testu elektrycznego gotowej części.
Włókno węglowe jest również często porównywane z włóknem szklanym. Lepszy wybór zależy od docelowych właściwości: PEEK wypełniony węglem jest zwykle wybierany, gdy ważniejsza jest sztywność, waga, zachowanie podczas zużycia lub rozpraszanie energii elektrycznej, podczas gdy ostateczna decyzja wymaga porównywalnych danych dotyczących gatunku, a nie samych nazw wypełniaczy.
Poproś o zweryfikowaną wycenę rur PEEK z włókna węglowego od Ideal Plastic
Wyślij do Ideal Plastic rysunek lub przejrzystą specyfikację swojego produktuRury PEEK wzmocnione włóknem węglowym. Uwzględnij temperaturę zastosowania, obciążenie, warunki tarcia lub zużycia, media chemiczne, wymagania dotyczące kontroli statycznej, średnicę zewnętrzną, średnicę wewnętrzną, długość, tolerancję, ilość i cel dostawy.
Poproś o wycenę, aby określić zawartość procentową włókna węglowego, konstrukcję LCF lub SCF, obowiązujące tolerancje wymiarowe, dokumenty kontrolne, dostępność próbek oraz to, czy część jest dostarczana w postaci rury, czy wykończona poprzez obróbkę skrawaniem. Ideal Plastic dostarcza półprodukty i obrobione profile PEEK z Guangzhou w Chinach, w tym rury i komponenty niestandardowe, ze standardowymi lub niestandardowymi terminami realizacji dla klientów międzynarodowych.
Do pierwszej recenzji użyjniestandardowa strona z wyceną rur PEEK z włókna węglowegoi załącz rysunek. Zweryfikowana ocena gatunku i wymiarów zwykle pozwala zaoszczędzić więcej czasu niż wybór nominalnej rury CF30 i korekta dopasowania po wyprodukowaniu.
