Inżynierowie wybierający wzmocnione rury z polieteroeteroketonu (PEEK) stoją przed natychmiastową decyzją: jaki rodzaj wzmocnienia włóknem utrzyma część przy życiu w terenie. Niewypełniony PEEK bez problemu radzi sobie z wysoką temperaturą i agresywnymi chemikaliami. Jednak pod wpływem wysokich, ciągłych obciążeń lub ekstremalnych temperatur surowy plastik pełza. Dodajesz włókna, aby zatrzymać tę zmianę wymiarową. Wybór prawie zawsze zawęża się do 30% włókna węglowego (CF30) lub 30% włókna szklanego (GF30). Zły wybór oznacza przedwczesne zużycie współpracujących części, nieoczekiwane zwarcia elektryczne lub katastrofalną degradację termiczną.
Ty określaszRura PEEK wzmocniona włóknem węglowymgdy zastosowanie obejmuje ruchome części, tarcie ślizgowe lub rygorystyczne wymagania dotyczące rozpraszania ładunków statycznych. Włókna węglowe działają jak mikroskopijny suchy smar. Odciągają również ciepło z powierzchni styku, zapobiegając miejscowemu topnieniu lub deformacji pod dużym obciążeniem.
Wybierz PEEK GF30, jeśli potrzebujesz maksymalnej izolacji elektrycznej i termicznej w czysto statycznych zastosowaniach konstrukcyjnych. Szkło jest bardzo ścierne. Jeśli użyjesz rury GF30 jako łożyska lub tulei na stalowym wale, włókna szklane szybko przeżują współpracujący metal. CF30 oszczędza metalowy wał, zachowując jednocześnie sztywność konstrukcyjną części z tworzywa sztucznego.
Powód, dla którego niewypełniony PEEK działa tak dobrze, wynika z jego specyficznej struktury molekularnej. Zawiera naprzemienne pierścienie aromatyczne i wiązania eterowe. Wiązania eterowe zapewniają elastyczność molekularną, nadając tworzywu sztucznemu naturalną wytrzymałość i odporność na uderzenia. Pierścienie aromatyczne zapewniają wyjątkową sztywność i stabilność termiczną. Taka konfiguracja zapewnia doskonałą odporność na ciepło oraz precyzyjną równowagę pomiędzy wytrzymałością i sztywnością. Pod wpływem ciepła lub ciśnienia PEEK nie odkształca się łatwo i dobrze wytrzymuje powtarzające się naprężenia.
PEEK opiera się również na wysoce półkrystalicznej strukturze. Utrzymuje poziom krystaliczności około 25% do 35%, co pomaga zachować nienaruszone właściwości mechaniczne, nawet gdy temperatura wzrasta do temperatury topnienia. Precyzyjne zarządzanie temperaturą podczas wytłaczania zapewnia, że łańcuchy polimerowe fałdują się w te wysoce uporządkowane struktury krystaliczne. Jeżeli producent zbyt szybko schłodzi wytłaczaną rurkę, tworzywo sztuczne pozostanie amorficzne, stanie się półprzezroczyste i straci swoją odporność chemiczną oraz wytrzymałość w wysokiej temperaturze.
Kiedy połączysz tę matrycę z pociętymi włóknami węglowymi lub szklanymi, zakłócasz schludne składanie łańcuchów polimerowych, ale zyskujesz sztywne wewnętrzne rusztowanie. Matryca polimerowa przenosi przyłożone naprężenia bezpośrednio na znacznie mocniejsze i sztywniejsze włókna. Ogranicza to ruch łańcuchów polimerowych, zatrzymując pełzanie i radykalnie zwiększając wytrzymałość na rozciąganie. Obniża także współczynnik liniowej rozszerzalności cieplnej (CLTE) do poziomu zbliżonego do aluminium lub stali, umożliwiając inżynierom projektowanie pasowań wtłaczanych metal-plastik o wąskich tolerancjach, które nie poluzują się pod wpływem nagrzewania zespołu.
Dodanie włókna węglowego nie jest ulepszeniem liniowym. Istnieje surowa kara w zakresie zdolności produkcyjnej. Wraz ze wzrostem zawartości włókien lepkość stopu plastikowych kolców wzrasta. W wytłaczanej rurze włókna te mają tendencję do układania się w kierunku przepływu, co oznacza, że rura uzyskuje niesamowitą wytrzymałość na rozciąganie na całej swojej długości, przy nieco niższej wytrzymałości wzdłuż osi obręczy.
10% wypełnienie węglem zapewnia niewielki wzrost sztywności, utrzymując jednocześnie wskaźnik płynięcia stopu wystarczająco wysoki dla złożonych, cienkościennych wytłoczek. Pozostaje stosunkowo łatwy w obróbce i jest odporny na kruche pękanie.
Zwiększenie udziału włókna węglowego do 30% stanowi standard branżowy. Równoważy ogromny wzrost wytrzymałości na rozciąganie z akceptowalną obrabialnością. Ten stosunek zapewnia integralność strukturalną niezbędną w zastosowaniach wysokociśnieniowych, bez całkowitego poświęcenia naturalnej wytrzymałości tworzywa sztucznego.
Przy 40% wypełnieniu karbonem osiągasz maksymalną sztywność. Kompromisem jest ekstremalna lepkość podczas produkcji. Wytłaczanie lub formowanie wtryskowe rur 40% CF wymaga precyzyjnej kontroli temperatury, aby zapobiec powstawaniu pustych przestrzeni. Powstały materiał jest bardzo kruchy. Obróbka 40% CF PEEK wymaga użycia diamentu polikrystalicznego (PCD), ponieważ standardowe frezy palcowe z węglików spiekanych stracą ostrość skrawającą w ciągu kilku minut podczas przecinania takiej ilości węgla ściernego.
Niewypełniony PEEK ma temperaturę odkształcenia cieplnego (HDT) około 152°C. Dodaj 30% włókna węglowego lub szklanego, a HDT podskoczy do 315°C. Obydwa wypełnione materiały z łatwością radzą sobie z ekstremalnymi temperaturami otoczenia.
Rozbieżność leży w ścieżkach elektrycznych. PEEK jest naturalnie bardzo skutecznym izolatorem. Dodanie włókna szklanego utrzymuje ten stan, utrzymując wysoką rezystywność objętościową. Dodatek włókna węglowego drastycznie zmniejsza jego rezystywność objętościową. CF30 jest z natury antystatyczny. Dostosowując matrycę węglową, producenci mogą wyprodukować antystatyczny cylinder PEEK lub w pełni przewodzące rurki PEEK. Jeśli przewód paliwowy lub komponent lotniczy musi bezpiecznie uziemić ładunek statyczny, obowiązkowe jest zastosowanie włókna węglowego. Włókno szklane zatrzyma ten ładunek, dopóki nie wytworzy wystarczającego napięcia, aby wywołać łuk, co może spowodować katastrofalną awarię w niestabilnym środowisku.
Trybologia — nauka o tarciu i zużyciu — polega na całkowitym rozdzieleniu CF30 i GF30 na podstawie ich fizycznej interakcji z współpracującymi powierzchniami.
| Wariant materiałowy | Współczynnik tarcia dynamicznego (w porównaniu ze stalą) | Profil zużycia powierzchni współpracującej | Przewodność cieplna |
|---|---|---|---|
| Niewypełniony PEEK | 0,30 - 0,40 | Niska (nieścierna) | Niski (izolator) |
| PEEK CF30 | 0,15 - 0,20 | Bardzo niski (samosmarujący) | Wysoka (rozprasza ciepło) |
| PEEK GF30 | 0,40 - 0,55 | Wysoka (wysoce ścierna) | Niski (izolator) |
Przy obciążeniach dynamicznych gromadzenie się ciepła niszczy tworzywa sztuczne. Każdy polimer ma granicę prędkości ciśnienia (PV). Jeśli przekroczy się tę granicę, tworzywo sztuczne nie będzie w stanie wystarczająco szybko odprowadzać ciepła tarcia, co prowadzi do szybkiego stopienia i uszkodzenia komponentów. CF30 przoduje w łożyskach, uszczelkach i pierścieniach ślizgowych, ponieważ włókna węglowe działają jak przewody cieplne, pobierając ciepło z powierzchni styku tarcia i rozpraszając je w korpusie rury.
Włókna węglowe działają również jako stały smar. W miarę jak PEEK zużywa się pod mikroskopem, pozostawia cienką tribologiczną warstwę węgla na współpracującej powierzchni, co z czasem powoduje dalsze obniżenie współczynnika tarcia.
Włókna szklane działają dokładnie odwrotnie. Są izolatorami termicznymi, co oznacza, że ciepło tarcia pozostaje uwięzione w punkcie styku, obniżając efektywny limit PV części. Co gorsza, odsłonięte mikroskopijne włókna szklane działają jak papier ścierny. Pod obciążeniem dynamicznym dętka GF30 będzie agresywnie zarysowywać i zużywać metalowy wał, na którym się opiera. Do statycznych elementów konstrukcyjnych należy używać szkła. Używaj węgla do wszystkiego, co się rusza.
Inżynierowie wybierają te rury w oparciu o ekstremalne warunki środowiskowe, które niszczą standardowe tworzywa konstrukcyjne, takie jak Delrin lub Nylon.
W zastosowaniach lotniczych redukcja masy wpływa na wybór materiału. Obrobiona maszynowo rura z włókna węglowego zastępuje aluminium i tytan w układach paliwowych, płatowcach dronów i wspornikach konstrukcyjnych. Zmniejsza znaczną wagę, będąc jednocześnie odpornym na agresywne płyny lotnicze, oleje hydrauliczne i paliwo do silników odrzutowych.
W medycynie rurka PEEK do instrumentów medycznych musi przetrwać setki cykli w autoklawie parowym o wysokiej temperaturze, nie ulegając degradacji, wypaczeniu ani utracie stabilności wymiarowej. Warianty wypełnione węglem zapewniają wysoką sztywność wymaganą w przypadku chirurgicznych prowadnic celowniczych, uchwytów endoskopowych i zewnętrznych elementów mocujących.
Działalność wiertnicza i wiertnicza opiera się na energii i odwiertach morskichwytłaczany PEEK wypełniony węglemdo narzędzi do rejestrowania przewodowego w odwiercie i obudów czujników. Materiał wytrzymuje ciągłą ekspozycję na kwaśny gaz (H2S), ekstremalne ciśnienie hydrostatyczne i temperatury otoczenia przekraczające 200°C głęboko pod ziemią.
Wytłaczanie wypełnionego PEEK jest niezwykle trudne. Włókna mogą zlepiać się w fazie topienia, tworząc suche plamy, strefy bogate w żywicę lub puste przestrzenie ukryte w ściance rury. Pustka o grubości 1 mm w ściance rury PEEK działa jak silny koncentrator naprężeń. Pod cyklicznym obciążeniem lub wysokim ciśnieniem hydrostatycznym mikropęknięcia rozprzestrzeniają się z tej pustej przestrzeni, aż do całkowitego ścinania części. Ponieważ PEEK wypełniony węglem jest czarny jak smoła i całkowicie nieprzezroczysty, nie można wizualnie sprawdzić wnętrza pod kątem tych wad.
Aby zagwarantować integralność strukturalną, produkcja najwyższej klasy opiera się naWykrywanie defektów oparte na sztucznej inteligencji. Proces ten łączy ultradźwiękowe skanowanie akustyczne lub zaawansowane obrazowanie rentgenowskie z algorytmami uczenia maszynowego. Identyfikuje mikropustki, aglomerację włókien i zmiany koncentryczności w czasie rzeczywistym, gdy rura opuszcza matrycę wytłaczającą. System natychmiast odwzorowuje odbicia akustyczne na rozmiary defektów fizycznych, odrzucając uszkodzone sekcje rurek przed ich wysyłką. Wyłapanie tych wewnętrznych defektów gwarantuje, że końcowa obrobiona ścianka rury nie ulegnie zniszczeniu pod ciśnieniem w terenie.
Określanie właściwej mieszanki polimerów jest bezużyteczne, jeśli ostateczna geometria wymaga zbyt dużej obróbki końcowej. PEEK jest drogim surowcem. Zakup litego pręta i obróbka 80% jego części na wióry niszczy budżet projektu i marnuje cenny czas maszyny CNC. Pozyskiwanie rur o kształcie zbliżonym do netto drastycznie obniża koszty produkcji i straty materiałów.

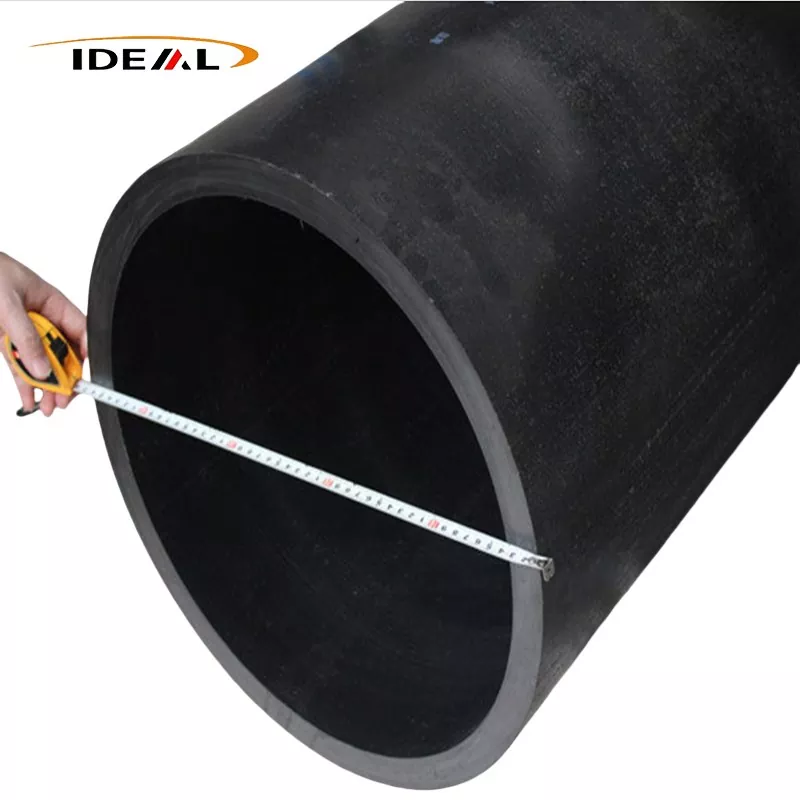

Jako wyspecjalizowana fabryka, Guangzhou Ideal Plastic obsługuje specjalistyczne linie do wytłaczania, formowania wtryskowego i obróbki CNC, specjalnie do wysokotemperaturowych tworzyw konstrukcyjnych. ProdukująRurki PEEK wypełnione włóknem węglowymprzy stopniu wypełnienia węglem w zakresie od 10% do 40%. Zakład wytłacza masywne profile, obsługując niestandardowe wymiary w zakresie od 15 mm do 458 mm w zakresie specyfikacji średnicy wewnętrznej i zewnętrznej.
Wszystkie materiały posiadają certyfikaty zarządzania jakością ISO9001 oraz certyfikaty REACH i RoHS. Zapewnia to pełną zgodność z globalnymi łańcuchami dostaw w branży lotniczej, medycznej i precyzyjnej. Dopasowując odpowiedni współczynnik wypełnienia węglem do wytłoczki o kształcie zbliżonym do netto, otrzymujesz dokładnie takie właściwości mechaniczne, dla których zaprojektowałeś, dostarczane w geometrii, która minimalizuje koszty obróbki.
