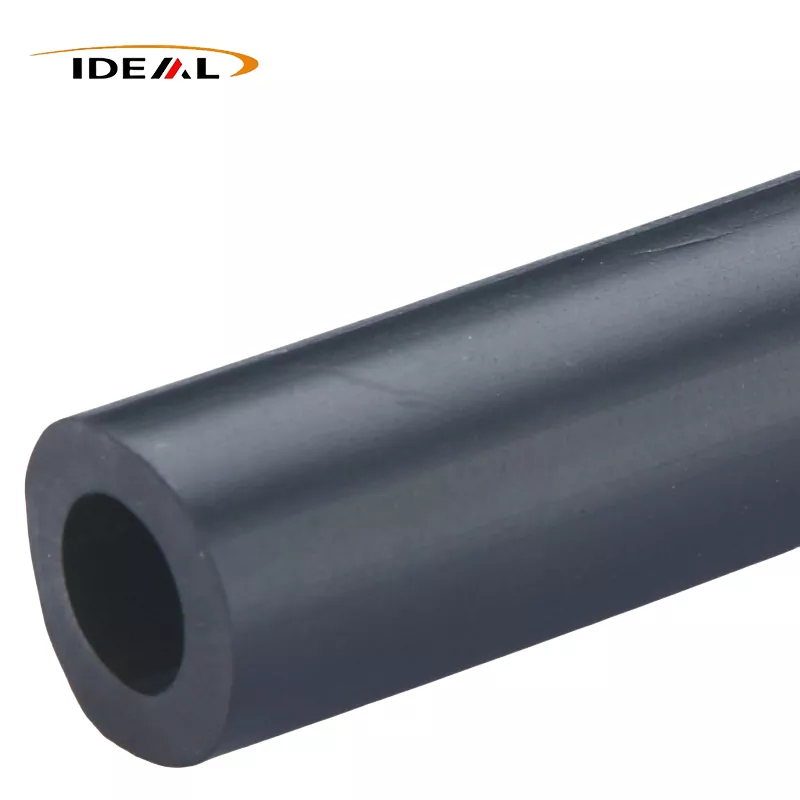

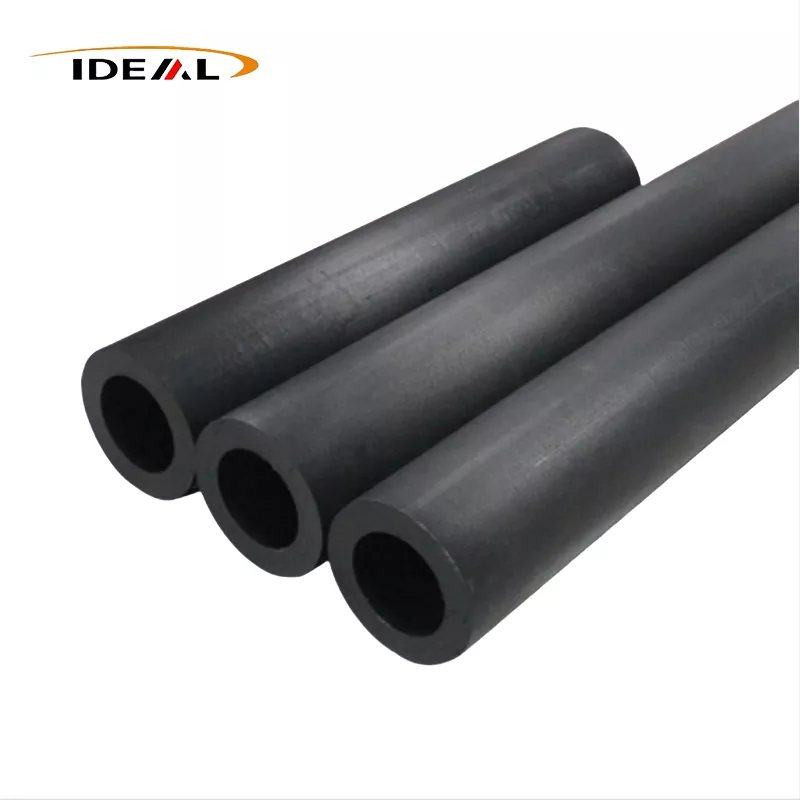

Polieteroeteroketon wzmocniony 30% włóknem węglowym tworzy rurę konstrukcyjną, która wytrzymuje obciążenia mechaniczne w temperaturach, w których standardowe tworzywa termoplastyczne miękną, wypaczają się i ulegają uszkodzeniu. Idealne do produkcji mieszanki tworzyw sztucznych z czystego PEEK z zmielonym włóknem węglowymRury PEEK CF30które zapewniają wyjątkową sztywność, niską rozszerzalność cieplną i naturalną przewodność elektryczną. Wybierasz ten materiał, gdy pierwotny PEEK nie ma wytrzymałości na ściskanie dla łożysk o dużym obciążeniu lub gdy wymagane jest ścisłe rozpraszanie statyczne w dynamicznych zespołach lotniczych.
Inżynierowie zastępują stopy metali ciężkich materiałem PEEK wypełnionym węglem, aby obniżyć wagę bez utraty stabilności wymiarowej. Podstawową zaletą jest wzmocnienie fizyczne. Matryca zawierająca 30% włókna węglowego radykalnie zmienia zachowanie polimeru pod wpływem naprężeń, ciepła i tarcia przy dużej prędkości.
Dodanie 30% zawartości włókna węglowego zasadniczo podwaja moduł sprężystości czystego PEEK. Materiał wytrzymuje ciągłe temperatury robocze do 260°C (500°F), a jednocześnie jest odporny na pełzanie pod dużymi, długotrwałymi obciążeniami. Jednak w przypadku dynamicznych, ruchomych części najbardziej krytyczną zmianą jest współczynnik tarcia przy pracy na sucho.
Virgin PEEK może zabrudzić się pod wpływem tarcia przy dużych prędkościach. Matryca węglowa przekształca rurę w samosmarującą powierzchnię ścieralną. Jest odporny na zmęczenie. Wytrzymuje ostre chemiczne zmywanie. Rury PEEK wzmocnione włóknem węglowym wykazują doskonałe właściwości trybologiczne, co czyni je idealnymi do zastosowań PV (ciśnienie i prędkość), gdzie zewnętrzne smarowanie cieczą jest niemożliwe lub podatne na awarie.
Bezpośrednim kompromisem jest zużycie narzędzia. Włókno węglowe jest wyjątkowo ścierne. CF30 zniszczy standardowe narzędzia ze stali szybkotnącej (HSS) podczas obróbki wtórnej w ciągu kilku minut. Obróbka tych rur wymaga diamentu polikrystalicznego (PCD) lub specjalistycznych narzędzi z węglika powlekanego, a także bardzo sztywnego uchwytu roboczego zapobiegającego drganiom i miejscowemu przegrzaniu podczas operacji toczenia.
| Własność materialna | Czysty PEEK (niewypełniony) | PEEK CF30 (30% węgla) | Wpływ inżynierii |
|---|---|---|---|
| Moduł rozciągania i sztywność | Linia bazowa | Około. 2x wyższy | Zapobiega odkształceniom konstrukcji pod wpływem dużych obciążeń mechanicznych. |
| Tarcie podczas pracy na sucho | Umiarkowane (ryzyko zatarcia) | Bardzo niski | Umożliwia pracę przekładni i łożysk na sucho bez zatarcia. |
| Rozszerzalność cieplna (CLTE) | Standardowa ekspansja polimeru | Znacząco zmniejszone | Utrzymuje wąskie luzy łożyskowe przy dużych wahaniach temperatury. |
| Przewodność elektryczna | Izolator | Rozpraszacz statyczny | Zapobiega niebezpiecznym iskrzeniom w lotnych środowiskach. |
Łańcuchy dostaw przestają działać, gdy polimery specjalne wymagają niestandardowych matryc do wytłaczania i długich cykli kondycjonowania wilgocią. Ideal Plastic działa jako bezpośrednia fabryka zaopatrzona w dedykowane linie do wytłaczania. Utrzymujemy standardowe profile, aby sprostać natychmiastowym wymaganiom obróbki i szybkim cyklom prototypowania.
Gdy projekt wymaga niestandardowych grubości ścian, niestandardowe profile wypełniają lukę. Standardowe zapasy są wysyłane szybko. Niestandardowe serie wymagają czasów realizacji podyktowanych produkcją matryc, ekstrakcją wilgoci surowca i rygorystycznymi cyklami wyżarzania po wytłaczaniu. PEEK należy dokładnie wysuszyć przed wytłaczaniem; jakakolwiek wilgoć resztkowa powoduje wewnętrzne puste przestrzenie i niszczy wytrzymałość obręczy rury. Kontrolujemy cały proces termiczny i suszenia we własnym zakresie.
Dobór specjalistycznych tworzyw konstrukcyjnych rzadko jest zgodny ze standardowymi harmonogramami rur stalowych. Ideal Plastic produkuje średnice zewnętrzne zaczynające się od 15 mm i skalowane do 404 mm. Średnice wewnętrzne wahają się od 20 mm do 458 mm, co pozwala na obsługę niestandardowych serii produkcyjnych na dużą skalę.
Produkcja masywnych pustych formatów wymaga dokładnej kontroli termicznej. Grubościenne rurki polimerowe są bardzo trudne do równomiernego schłodzenia. Jeśli powierzchnia zewnętrzna stygnie znacznie szybciej niż ściana wewnętrzna, powstałe naprężenia szczątkowe spowodują wypaczenie się rury, a nawet pęknięcie, w momencie, gdy narzędzie tnące CNC przebije powierzchnię. Wykorzystujemy kontrolowane kąpiele chłodzące i przedłużone wyżarzanie po wytłaczaniu, aby złagodzić te naprężenia wewnętrzne, zanim materiał dotrze do tokarki.
Jeśli wymagana jest wąska tolerancjaniestandardowe rurki PEEK CF30, nasz dział obróbki CNC przejmuje kontrolę tam, gdzie kończy się wytłaczanie surowego materiału. Wytłaczanie zapewnia kształt zbliżony do siatkowego. Toczenie i frezowanie CNC pozwala uzyskać ścisłą koncentryczność, precyzyjne granice bicia i gładkie wykończenie powierzchni wymagane w przypadku siłowników lotniczych i zespołów samochodowych.
Rozszerzalność cieplna niszczy małe odstępy. Nienapełniony PEEK rozszerza się w sposób przewidywalny, ale w przypadku szybkoobrotowych wirników lub precyzyjnych obudów lotniczych i kosmicznych rozszerzanie to często powoduje wiązanie mechaniczne. Włókna węglowe działają jako fizyczne ograniczenie na poziomie molekularnym. Zmniejsza to znacznie współczynnik liniowej rozszerzalności cieplnej (CLTE), dopasowując go bliżej do zachowania termicznego współpracujących części aluminiowych lub stalowych, z którymi oddziałuje.
Matryca odprowadza także ciepło ze stref tarcia. Większość tworzyw sztucznych to naturalne izolatory termiczne. Obracające się łożysko wykonane z pierwotnego PEEK zatrzymuje ciepło tarcia, dopóki polimer nie zmięknie i nie ustąpi. Włókna węglowe tworzą mikroskopijne ścieżki termiczne, odprowadzając ciepło na zewnątrz do otaczającej obudowy. Ta sama sieć przewodząca umożliwia materiałowi bezpieczne rozpraszanie elektryczności statycznej. Wysokotemperaturowa przewodząca rura PEEK zapobiega niebezpiecznemu gromadzeniu się ładunków elektrostatycznych w środowiskach o dużej lotności, takich jak systemy transportu paliwa odrzutowego lub pomieszczenia czyste przy produkcji półprzewodników.
Inżynieria lotnicza szybko odchodzi od reaktywnych harmonogramów wymiany w stronę predykcyjnego modelowania cyfrowego. W przypadku programów samolotów rozpoczętych w 2026 r. inżynierowie wprowadzają aktualne dane operacyjne do prognoz zużycia opartych na sztucznej inteligencji, aby ustalić dokładne interwały konserwacji bezawaryjne.
Algorytmy te wymagają bardzo spójnych danych wejściowych. Nieprzewidywalne materiały dają niebezpieczne prognozy. Ponieważ rury z włókna węglowego PEEK klasy lotniczej wykazują ściśle przewidywalne granice zmęczenia i bardzo stabilne współczynniki k (współczynniki zużycia), doskonale nadają się do cyfrowych symulacji bliźniaków. Modele AI mogą dokładnie prognozować, kiedy tuleja, przewód lub element dystansowy CF30 osiągną granicę tolerancji wymiarowej, umożliwiając ekipom konserwacyjnym wymianę części na długo przed wystąpieniem katastrofalnej awarii w krytycznych mechanizmach sterowania lotem.
Nie określa się CF30 do statycznego przenoszenia cieczy pod niskim ciśnieniem. Koszty surowców są zbyt wysokie. Określasz ten gatunek konstrukcyjny, gdy części poruszają się w sposób ciągły, przenoszą duże obciążenia i działają w trudnych warunkach, które niszczą bardziej miękkie tworzywa sztuczne.
Kupowanie półproduktów z tworzyw konstrukcyjnych za pośrednictwem zewnętrznych dystrybutorów powoduje niepotrzebne narzuty i oddziela Cię od wiedzy technicznej w zakresie obróbki. Ideal Plastic obsługuje linie do wytłaczania, prasy do formowania wtryskowego i pełny zakład obróbki CNC pod jednym dachem. Kontrolujemy historię termiczną kęsa, która bezpośrednio decyduje o stabilności wymiarowej końcowej części obrobionej.
Każda partia spełnia rygorystyczne międzynarodowe standardy zgodności. Jako dostawca części PEEK CF30 obrabianych bezpośrednio, dostarczamy materiały z certyfikatami ISO9001:2008, REACH i RoHS bezpośrednio dla sektorów przemysłu lotniczego, motoryzacyjnego i produkcji przemysłowej.
Niezależnie od tego, czy prototypujesz pojedynczą przekładnię wysokotemperaturową, czy potrzebujesz dużej liczby egzemplarzywytłaczane drążone pręty PEEK CF30w przypadku dużej serii produkcyjnej kontaktujesz się bezpośrednio z fabryką. Prześlij nam swoje rysunki, określ ciągłe temperatury pracy, a nasz zespół inżynierów sprawdzi tolerancje, ograniczenia mechaniczne i dokładny czas realizacji niestandardowych komponentów.
