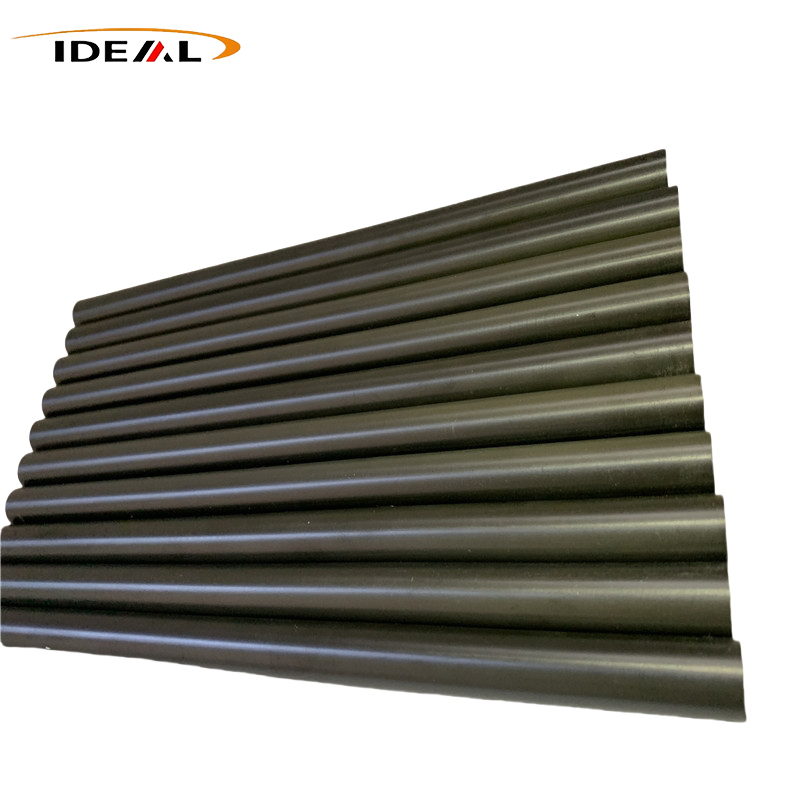

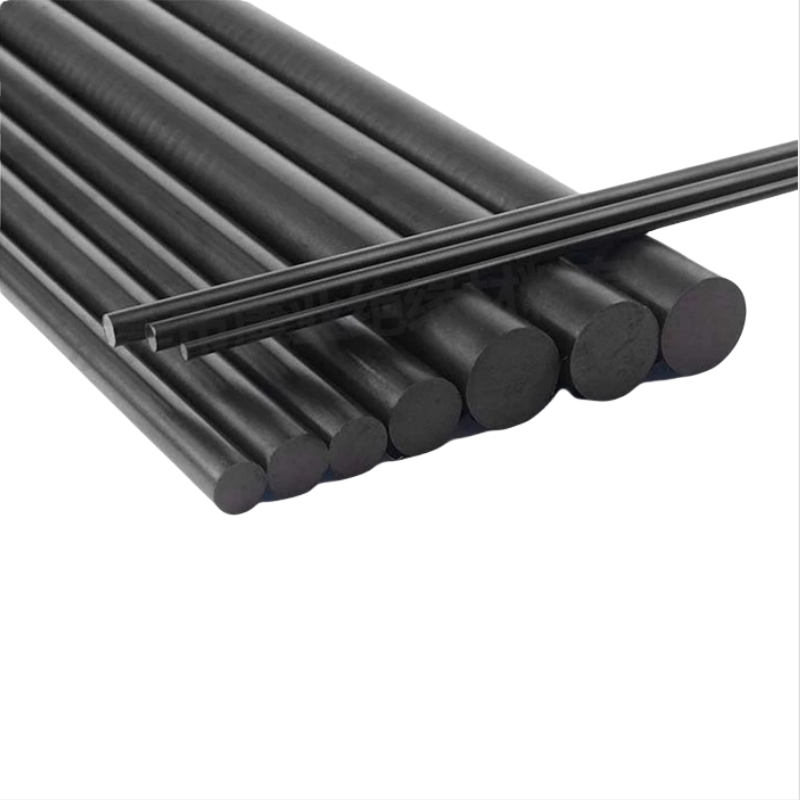

Jako producent,Idealny plastikoferuje wysokiej jakości wędki Vespel SP-21. Pręt poliimidowy SP-21 to klasyczny modyfikowany kompozyt poliimidowy z 15% wypełnieniem grafitowym. Ten umiarkowany stosunek grafitu doskonale równoważy wysoką wytrzymałość mechaniczną czystego PI i zaletę samosmarowania grafitu, unikając osłabienia wytrzymałości gatunków o dużej zawartości wypełniacza i słabej odporności na zużycie PI bez wypełniacza. Dzięki ciężarowi właściwemu 1,51 g/cm3 materiał zachowuje nietopliwe właściwości termoutwardzalne standardowego poliimidu, zapewniając ciągłą stabilność strukturalną w długotrwałych temperaturach pracy powyżej 260°C.
Charakterystyka tarcia
Podczas działania tarcia warstwowa struktura grafitu tworzy na powierzchni styku jednolitą ochronną warstwę transferową, skutecznie ograniczając zużycie adhezyjne i utrzymując stabilny współczynnik tarcia na poziomie około 0,3. Jego rozszerzalność cieplna jest lepsza niż w przypadku czystego poliimidu i nieco wyższa niż w przypadku gatunków SP-22 o wysokiej zawartości grafitu, co czyni go idealnym do uniwersalnych, precyzyjnych części zużywalnych, które wymagają zarówno sztywności mechanicznej, jak i trwałości przeciwciernej.
Proces formowania i zgodność produkcji
Przyjmując standardową technologię formowania tłocznego, nasze pręty SP-21 są produkowane ze standardowych surowców żywicznych w postaci proszku firmy DuPont. Zintegrowane formowanie w wysokiej temperaturze i pod wysokim ciśnieniem zapewnia jednolitą gęstość wewnętrzną, niskie naprężenia szczątkowe i stałą dokładność wymiarową w całej partii. Dojrzały proces formowania wspiera zarówno produkcję prototypów w małych partiach, jak i standaryzowane zamówienia na dużą skalę ze stabilną wydajnością cyklu.
Dane produktów
|
Nazwa produktu
|
Wędki Vespel SP-21
|
|
Tworzywo
|
Dodać 15% wypełniacza grafitowego
|
|
Kolor
|
czarny
|
|
Śr
|
5-150 mm
|
|
Długość
|
1000 mm
|
|
Tolerancja
|
±0,02 mm
|
|
próbka
|
Negocjacja
|
|
Minimalna ilość zamówienia
|
1 sztuka
|
|
Certyfikaty
|
ISO9001:2008, REACH, ROHS
|
|
Dodatkowe usługi
|
Można zapewnić przetwarzanie wtórne.
|
Podstawowa charakterystyka funkcjonalna PI modyfikowanego 15% grafitem
1. Bardzo szeroka zdolność adaptacji temperaturowej
SP-21 charakteryzuje się odpornością na ekstremalne temperatury, od kriogenicznych po wysokotemperaturowe. Działa stabilnie od -196°C w niskiej temperaturze do 288°C w długotrwałych, ciągłych warunkach pracy i wytrzymuje krótkotrwałą, chwilową wysoką temperaturę do 480°C. W przypadku ekstremalnych zmian temperatur nie występują żadne pęknięcia strukturalne, osłabienie wytrzymałości ani deformacje wymiarowe, w pełni spełniając rygorystyczne wymagania dotyczące odporności na temperaturę precyzyjnych urządzeń przemysłowych.
2. Kontrolowany niski skurcz termiczny i precyzyjna stabilność
Materiał posiada stabilny współczynnik rozszerzalności cieplnej w zakresie od 2×10⁻⁵/°C do 3×10⁻⁵/°C, przy optymalnej rozszerzalności liniowej już od 3×10⁻⁶/°C. Umiarkowane wypełnienie grafitowe skutecznie hamuje skurcz i rozszerzalność termiczną w porównaniu z czystym poliimidem, zapewniając stałą dokładność wymiarową precyzyjnych części przekładni podczas długotrwałych cykli wahań temperatury.
3. Zrównoważona sztywność mechaniczna i odporność na pełzanie
Zrównoważona formuła zapewnia SP-21 niezawodne właściwości mechaniczne: wytrzymałość na rozciąganie osiąga 95 MPa i wytrzymałość na zginanie 128 MPa w temperaturze pokojowej (23°C). Choć ma nieco mniejszą wytrzymałość na rozciąganie niż czysty PI bez wypełniacza SP-1, osiąga wyższą twardość powierzchniową i doskonałą odporność na pełzanie w wysokiej temperaturze. Utrzymuje stabilną sztywność konstrukcyjną pod długotrwałym obciążeniem, skutecznie unikając trwałego odkształcenia ruchomych części.
4. Naturalne bezpieczeństwo zmniejszające palność
Opierając się na stabilnej aromatycznej heterocyklicznej strukturze molekularnej, SP-21 posiada naturalne właściwości zmniejszające palność. Pod wpływem otwartego ognia powierzchnia szybko tworzy gęstą, zwęgloną warstwę izolacyjną, która izoluje tlen i blokuje przenoszenie ciepła. Jednocześnie rozkłada się i uwalnia gazy obojętne, takie jak CO₂ i N₂, które rozcieńczają tlen z otoczenia, uzyskując efekt samogaszenia bez dodatkowych dodatków uniepalniających, zgodny z normami bezpieczeństwa przemysłowego.
5. Stabilne w pełnej temperaturze działanie samosmarujące
W odróżnieniu od zwykłych smarujących tworzyw sztucznych o współczynniku tarcia wrażliwym na temperaturę, SP-21 utrzymuje stałe właściwości samosmarujące w bardzo szerokim zakresie temperatur od -269°C do 330°C. Współczynnik tarcia waha się nie więcej niż 15% nawet przy ciągłym tarciu w wysokiej temperaturze, zapewniając stabilną pracę ruchomych części o dużej prędkości bez awarii szlifowania na sucho.
6. Doskonała odporność na hydrolizę i korozję parową
Pręty Vespel SP-21 wykazują wyjątkową odporność na starzenie w gorącej wodzie i parze. Wytrzymuje 500-godzinny test ciągłego wrzenia w temperaturze 120°C i w dwóch środowiskach pod ciśnieniem atmosferycznym, zachowując pełną wytrzymałość mechaniczną bez degradacji hydrolitycznej. Pozostaje stabilny w parze o wysokiej temperaturze i konwencjonalnych rozcieńczonych mediach chemicznych, nadaje się do scenariuszy pracy w środowisku wilgotnym i termicznym.
Mocne strony materiałów i ograniczenia praktycznego zastosowania
Podstawowe mocne strony konkurencyjne
- Formuła 15% umiarkowanego grafitu zapewnia idealną równowagę wytrzymałości mechanicznej i samosmarowania, jest bardziej wszechstronna niż gatunki czystego PI i PI o wysokiej zawartości grafitu
- Bardzo szeroka możliwość dostosowania temperatury, od kriogenicznej do wysokiej, wspierająca ciągłą pracę w pełnym środowisku przemysłowym
- Stabilny niski współczynnik tarcia i działanie przeciwzużyciowe, zmniejszające szybkość zużycia części i częstotliwość konserwacji sprzętu
- Doskonała odporność na pełzanie w wysokiej temperaturze i niski skurcz termiczny, zapewniające długoterminową stabilność precyzji części przekładni
- Naturalny środek zmniejszający palność, odporny na hydrolizę i korozję parową, przystosowany do trudnych warunków pracy
Praktyczne ograniczenia zastosowań
- Termiczna stabilność wymiarowa jest gorsza od 40% wysokografitowego gatunku SP-22, nie nadaje się do części o bardzo wysokiej precyzji, wymagających zerowej deformacji pod ekstremalną różnicą temperatur
- Nie zawiera składnika PTFE, jego ekstremalne tarcie na sucho jest nieco niższe niż w przypadku gatunku z podwójnym wypełniaczem SP-211
- Wypełniacz grafitowy powoduje słabe właściwości przewodzące, co nie ma zastosowania w przypadku elementów elektronicznych o bardzo wysokiej izolacji
Porównanie klas materiałów: SP-21 VS głównego nurtu PI i tworzyw konstrukcyjnych
| Element porównawczy |
SP-21 (15% grafit PI) |
SP-22 (40% grafit PI) |
SP-211 (grafit+PTFE PI) |
Niewypełniony czysty PI |
ZERKAĆ |
| Funkcja wypełniacza |
15% umiarkowanego grafitu, zrównoważona wydajność |
40% grafitu o wysokiej zawartości, wyjątkowo stabilny wymiar |
Grafit + PTFE, ekstremalnie niskie tarcie |
Bez wypełniacza, najwyższa wytrzymałość |
Kompleksowa optymalizacja mechaniczna |
| Stabilność termiczna |
Dobry |
Doskonały (najwyższy poziom) |
Bardzo dobry |
Średni |
Średni |
| Samosmarujące i odporne na zużycie |
Zrównoważony i stabilny |
Dobry |
Doskonały |
Przeciętny |
Dobry |
| Wytrzymałość mechaniczna |
Wysoki |
Średnio-wysoki |
Średni |
Najwyższy |
Wysoki |
| Najlepsze scenariusze zastosowań |
Uniwersalne, nadające się do noszenia części przekładni |
Ultraprecyzyjne części o zerowej deformacji |
Części cierne suche o dużym obciążeniu |
Części izolacyjne o wysokiej wytrzymałości |
Ogólne części konstrukcyjne |
Scenariusze zastosowań przemysłowych
Dostosowane do uniwersalnych warunków pracy w wysokiej temperaturze, dużym zużyciu i długich cyklach, pręty Vespel SP-21 są powszechnie obrabiane w celu uzyskania zużywalnych elementów przekładni dla wielu dziedzin przemysłu:
- Przemysł petrochemiczny: Odporne na wysokie temperatury części uszczelniające, odporne na zużycie elementy łożyskowe do urządzeń przesyłowych ropy i gazu
- Sprzęt komunikacyjny: precyzyjne, nadające się do noszenia części konstrukcyjne, akcesoria izolacyjne odporne na wysokie temperatury
- Przemysł chemiczny: Części odporne na korozję parową, elementy zużywalne o średnim kontakcie
- Przemysł półprzewodników: akcesoria do urządzeń do obróbki w wysokiej temperaturze, części przekładni o niskich odkształceniach
- Przemysł motoryzacyjny: Części zużywalne silnika pracujące w wysokich temperaturach, podkładki oporowe, pierścienie tłokowe i uszczelnienia łożysk
- Maszyny budowlane: cykliczne przekładnie ruchome o dużym obciążeniu, odporne na zużycie elementy tulei wału

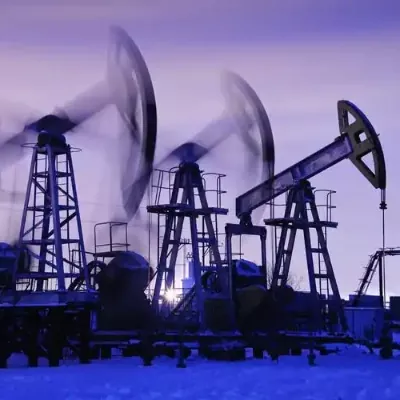

Przemysł petrochemiczny

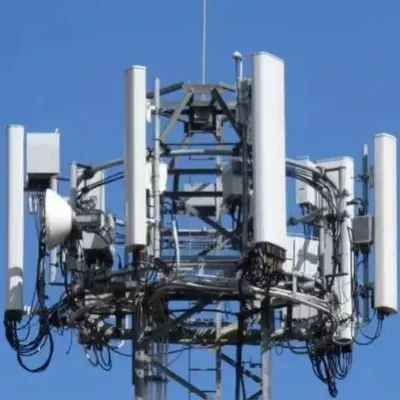

Sprzęt komunikacyjny

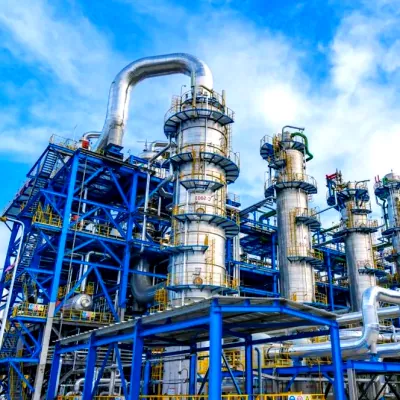

Przemysł Chemiczny
Przemysł półprzewodników

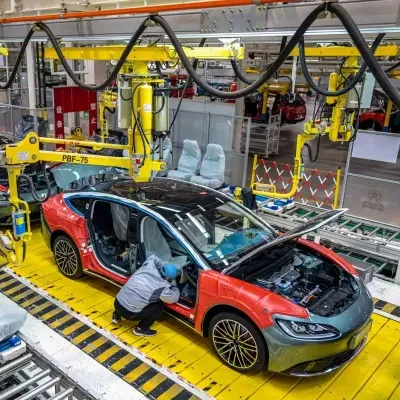

Przemysł motoryzacyjny

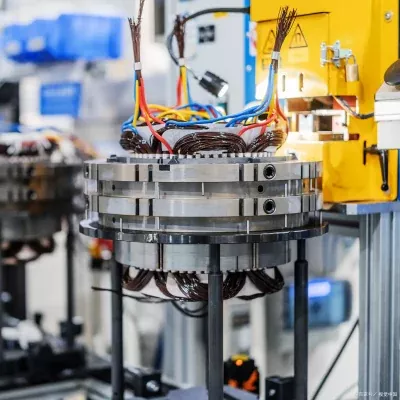

Maszyny budowlane
Precyzyjna obróbka i niestandardowe rozwiązania przemysłowe
Zapewniamy kompleksową, zindywidualizowaną usługę dla produktów poliimidowych SP-21, obejmującą standardowe dostawy prętów i obróbkę gotowych części precyzyjnych. Obsługa dostosowywania rysunków w pełnym formacie, inżynierii odwrotnej próbek fizycznych, precyzyjnego frezowania CNC w 4/5 osiach, cięcia laserowego i dokładnego polerowania powierzchni. Wszystkie przetworzone części osiągają precyzję na poziomie montażu, dostosowując się do różnorodnych standardów montażu urządzeń przemysłowych i eliminując wtórne koszty kalibracji dla klientów.

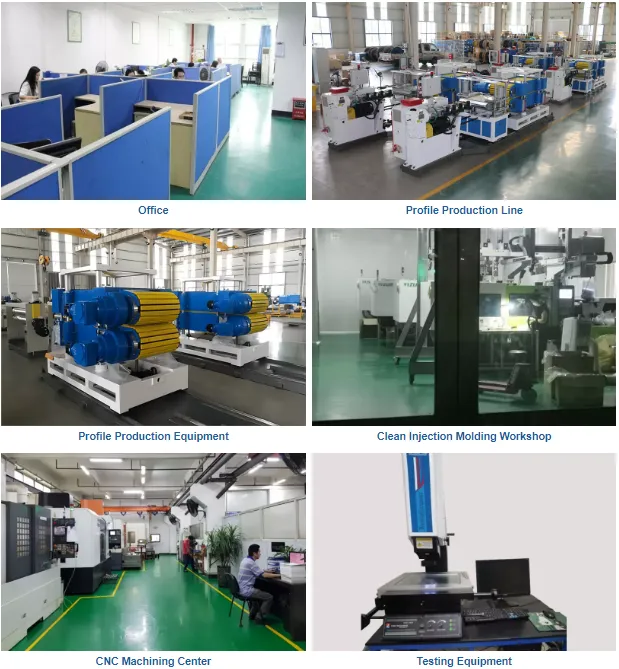

Fabryczne zalety techniczne i produkcyjne
- Profesjonalne doświadczenie w formowaniu PI: ponad 14 lat specjalistycznego doświadczenia w produkcji modyfikowanych materiałów poliimidowych, biegła w kontroli receptury i procesie formowania tłocznego gatunku SP-21 z 15% grafitem
- Przyjęcie standardowego surowca: przyjmuje standardowy proszek żywicy poliimidowej klasy Vespel, ściśle kontrolując proporcję wypełniacza, aby zapewnić stałą, zrównoważoną wydajność każdej partii produktów
- Wydajny proces formowania tłocznego: Zoptymalizowana technologia formowania w wysokiej temperaturze i pod wysokim ciśnieniem zapewnia jednolitą gęstość wewnętrzną, stabilne właściwości mechaniczne i krótki cykl produkcyjny, wspierając znormalizowane zamówienia masowe
- Kompletny system badawczo-rozwojowy i testujący: wyposażony w profesjonalne instrumenty do testowania wydajności, zapewniające dokładne raporty z testów materiałów i pełne wsparcie techniczne procesu w celu weryfikacji projektu klienta
- Wsparcie starszego zespołu technicznego: Dedykowany zespół badawczo-rozwojowy i doświadczeni technicy produkcji kontrolują jakość produktu od receptury, formowania po kontrolę gotowego produktu
- Globalne możliwości w zakresie usług i dostaw: Obsługuje tysiące klientów przemysłowych na całym świecie, dzięki dojrzałemu systemowi produkcji i dostaw, aby sprostać wymaganiom dotyczącym produkcji próbnej małych partii i zamówień na duże partie
Zalety produktów i usług
- Zrównoważona formuła wydajności: Stabilny współczynnik wypełnienia grafitem na poziomie 15% równoważy wytrzymałość i odporność na zużycie, rozwiązując pojedynczą wadę wydajności materiałów PI z czystym PI i PI o dużej zawartości wypełniacza
- Stabilna spójność partii: znormalizowany proces formowania eliminuje resztkowe naprężenia wewnętrzne, zapewniając spójne właściwości wymiarowe i mechaniczne w różnych partiach
- Szerokie możliwości dostosowania warunków pracy: Obsługuje pracę w bardzo szerokim zakresie temperatur i trudnych warunkach, takich jak korozja w środowisku parowym i chemicznym, z wysoką wszechstronnością zastosowania
- Niskie koszty dopasowania przemysłowego: Ekonomiczne w porównaniu z wysokiej jakości SP-22/SP-211, idealne do masowej wymiany części zużywalnych w celu zmniejszenia ogólnych kosztów operacyjnych sprzętu
- Elastyczna obsługa niestandardowa: 1-częściowe MOQ obsługuje testowanie prototypów i produkcję próbną w małych partiach, z kompleksowym, dostosowanym przetwarzaniem CNC w celu spełnienia spersonalizowanych wymagań dotyczących części
Często zadawane pytania
1. Z jakiego źródła surowców i technologii formowania korzystają Twoje blanki wędzisk Vespel SP‑21?
Nasze pręty poliimidowe SP‑21 są formowane tłocznie z prawdziwego proszku żywicy DuPont Vespel SP‑21 pod wpływem wysokiej temperatury i ciśnienia. Ta metoda produkcji metodą prasowania proszku zapewnia jednolitą gęstość wewnętrzną i stabilną konsystencję wymiarową, dzięki czemu doskonale nadaje się do średnich i dużych serii produkcyjnych.
2. Jaki jest skład, kolor i gęstość SP-21?
Gatunek ten zawiera 15% grafitu jako stały wypełniacz smarny, ma czarny wygląd i ciężar właściwy osiągający 1,51 g/cm3.
3. Jakie spektrum temperatur może stale wytrzymać SP-21?
Utrzymuje wytrzymałość strukturalną powyżej 260°C w długotrwałych warunkach pracy. Jego użyteczne okno robocze obejmuje temperatury od -196°C do 288°C, natomiast krótkotrwała ekspozycja szczytowa może tolerować temperatury dochodzące do 480°C.
4. Jakie są kluczowe wskaźniki mechaniczne mierzone w temperaturze pokojowej wynoszącej 23°C?
W warunkach testowych w temperaturze otoczenia 23°C: wytrzymałość na rozciąganie osiąga 95 MPa, wytrzymałość na zginanie osiąga 128 MPa, a temperatura ugięcia pod wpływem ciepła przekracza 360°C. W porównaniu do niezapełnionego SP-1, SP-21 oferuje częściową wytrzymałość na rozciąganie na rzecz wyższej twardości i lepszej odporności na pełzanie.
5. Jak wypełniacz grafitowy wpływa na parametry tarcia SP-21 w różnych zakresach temperatur?
Wbudowany grafit tworzy ochronną warstwę transferową po pocieraniu powierzchni styku, zapewniając przybliżony współczynnik tarcia wynoszący 0,3. Jego właściwości samosmarujące pozostają stabilne w bardzo szerokim zakresie temperatur od -269°C do 330°C; wahania współczynnika tarcia utrzymują się na poziomie 15% nawet w długotrwałych warunkach pracy w wysokiej temperaturze. Materiał ten wytrzymuje wysokie wartości robocze pV i działa niezawodnie w scenariuszach pracy na sucho przy wysokim tarciu.
6. A co z rozszerzalnością cieplną w porównaniu z innymi gatunkami Vespel?
Jego współczynnik rozszerzalności cieplnej mieści się w granicach 2×10⁻⁵ /°C ~ 3×10⁻⁵ /°C, przy minimalnej osiągalnej rozszerzalności liniowej do 3×10⁻⁶ /°C. Wywołane termicznie przesunięcie wymiarowe jest mniejsze niż w przypadku czystego PI bez wypełnienia, ale umiarkowanie większe niż w przypadku SP-22 modyfikowanego ciężkim grafitem. Taka właściwość spełnia wymagania dotyczące dokładności wymiarowej precyzyjnych elementów przyrządów.
7. Jakie szczególne, nieodłączne cechy materialne posiada SP-21?
Samoistna ognioodporność: podczas spalania na powierzchniach tworzy się zwęglona warstwa izolacyjna, uwalniająca gaz obojętny w celu powstrzymania rozprzestrzeniania się płomienia.
Wyjątkowa odporność na hydrolizę: zachowuje integralność mechaniczną po 500-godzinnym wystawieniu na działanie pary wrzącej pod ciśnieniem 120°C i pod ciśnieniem 2 atm, jest odporny na degradację przez parę wodną w wysokiej temperaturze.
Doskonała odporność na pełzanie pod wpływem długotrwałego naprężenia mechanicznego.
8. W jakich komponentach i branżach powszechnie stosuje się poliimid wypełniony grafitem SP‑21?
Części obrabiane obejmują podkładki oporowe, pierścienie tłokowe, koła zębate przekładni i elementy uszczelniające łożysk wielokształtnych. Typowe sektory niższego szczebla obejmują przetwórstwo petrochemiczne, zakłady chemii ogólnej, sprzęt komunikacyjny, produkcję półprzewodników, części samochodowe i maszyny budowlane.
9. Jakie wymiary zapasów i poziom tolerancji możesz dostarczyć?
Dostępne średnice prętów obejmują 5-150mm; standardowa długość fabryczna wynosi 1000 mm, z tolerancją wymiarową kontrolowaną na poziomie ± 0,02 mm.
10. Jak sobie radzicie z zamówieniami na półfabrykaty i gotowe części obrabiane na zamówienie?
Przyjmujemy zamówienia już od 1 sztuki na półfabrykaty z prętów SP-21. W przypadku w pełni wykończonych komponentów obrabianych na zamówienie minimalna ilość będzie ustalana indywidualnie w zależności od geometrii części i złożoności przetwarzania.
11. Czy możesz przetwarzać części na podstawie rysunków klienta lub próbek fizycznych?
Dostępne są usługi produkcji wtórnej. Obsługujemy główne formaty plików rysunków, takie jak STEP, STP, STL, IGS, IGES, PRT, SLDPRT, SAT i X-T. Możemy również przeprowadzić inżynierię wsteczną i wyprodukować części bezpośrednio z próbek fizycznych dostarczonych przez klienta.
12. Jakie certyfikaty zgodności towarzyszą produktom wędziskowym SP‑21?
Nasze pręty Vespel SP-21 przechodzą audyt systemu zarządzania jakością ISO9001:2008 wraz z testami SGS i CE. Spełniają międzynarodowe wymagania dotyczące zgodności z przepisami ochrony środowiska RoHS, REACH i EN71.
13. Czy ocena próbki jest dostępna w celu kwalifikacji wyników?
W przypadku artykułów znajdujących się w magazynie można zaoferować bezpłatne próbki; klienci przejmują odpowiedzialność za dostawę frachtu. Towary produkowane masowo zachowują ten sam standard wykonania co próbki kwalifikacyjne; dostępność próbki wymaga potwierdzenia w każdym przypadku z osobna.
14. Jaki jest przepływ płatności komercyjnych?
Rozpoczęcie produkcji następuje po otrzymaniu zadatku przedprodukcyjnego. Pełne pozostałe saldo należy uregulować po zakończeniu produkcji towarów. Wysyłkę uruchamiamy po otrzymaniu płatności końcowej. Opcje płatności obejmują przelew na nasze konto HSBC w Hongkongu lub rozliczenie za pośrednictwem wyznaczonego spedytora.
15. Jak ustalany jest czas realizacji produkcji?
Dostępne w magazynie półfabrykaty wędzisk mogą zostać wysłane zaraz po potwierdzeniu płatności. Czas realizacji niestandardowych zamówień niestandardowych zależy od wielkości partii i stopnia zaawansowania procesu
