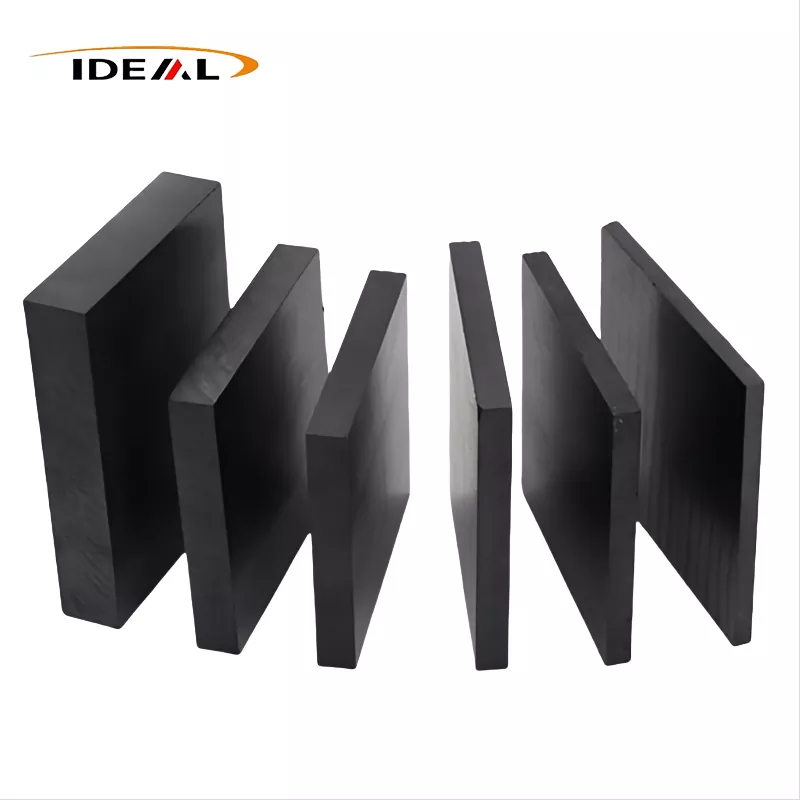

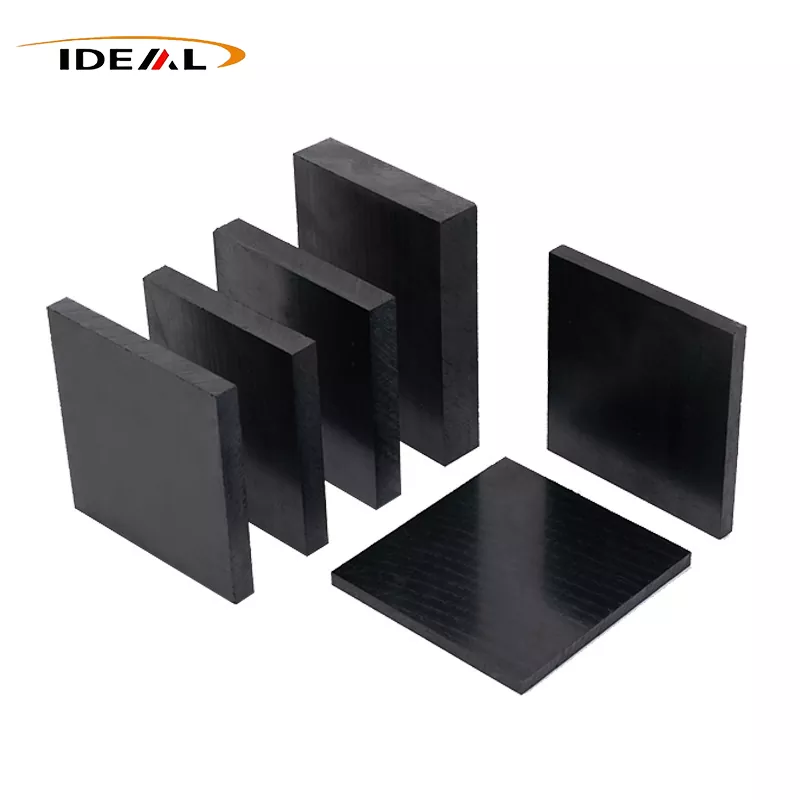

Płyty PEEK wzmocnione włóknem węglowym

Jako lider w branżyPłyty PEEK wzmocnione włóknem węglowymproducent, Ideal Plastic dostarcza najwyższej jakości czarne arkusze strukturalne zaprojektowane tak, aby przetrwać w środowiskach niszczących standardowe polimery. Integrujemy włókna węglowe o wysokiej czystości z surową żywicą PEEK pod ściśle monitorowanymi parametrami termicznymi, uzyskując znaczny wzrost ciągłej stabilności termicznej i drastyczne zmniejszenie izotropowego skurczu formy. Od standardowych arkuszy magazynowych po niestandardowe wymiary, nasza produkcja opiera się na normach ISO 9001:2008, zapewniając pełną zgodność z kryteriami środowiskowymi REACH, RoHS i EN71.

Usztywnianie zastępujące metal: wypełnianie luki między polimerami i stopami

Podczas projektowania elementów konstrukcyjnych do zastosowań wymagających dużych naprężeń redukcja masy często koliduje z potrzebą dużej sztywności. Zwykłe arkusze PEEK mogą wyginać się pod dużym obciążeniem, ale nasze specjalistyczne arkusze kompozytowe rozwiązują to ograniczenie.

• Wzrost wytrzymałości na rozciąganie:Dodanie włókna węglowego do osnowy podnosi wytrzymałość na rozciąganie do zakresu od 150 do 200 MPa, co jest bardzo zbliżone do właściwości mechanicznych konstrukcyjnych stopów aluminium.

• Zwiększenie modułu sprężystości:Sztywność strukturalna została znacznie zwiększona, zwiększając moduł sprężystości z 3,8 GPa czystego PEEK do 8 do 12 GPa. Ta odporność na zginanie i wypaczanie pod ciągłym obciążeniem sprawia, że ​​arkusze te stanowią doskonały wybór do konstrukcyjnych płyt nośnych w przemyśle lotniczym i kosmicznym.

Zachowanie integralności mechanicznej pod dużym obciążeniem pirotermicznym

Pod wpływem obciążeń mechanicznych w wysokiej temperaturze standardowe polimery ulegają szybkiemu mięknięciu, pełzaniu i zwiotczeniu. Te wzmocnione płyty PEEK zapobiegają takim awariom dzięki wewnętrznej strukturze blokującej włókna.

Mechanizm utrzymujący ciepło:Wysokomodułowe włókna węglowe tworzą sztywną, wzajemnie połączoną sieć wzmacniającą wewnątrz amorficznej i półkrystalicznej matrycy PEEK. Sieć ta fizycznie ogranicza mobilność łańcuchów molekularnych polimeru w miarę wzrostu temperatury w kierunku punktu zeszklenia.

Podczas gdy niewypełniony PEEK wykazuje temperaturę ugięcia pod wpływem ciepła (HDT poniżej 1,82 MPa) wynoszącą około 160°C, dodanie ponad 20% włókna węglowego przesuwa ten próg w pobliżu jego temperatury topnienia wynoszącej 343°C. W szczególności gatunek wypełniony 30% włókna węglowego rutynowo osiąga HDT przekraczającą 315°C, utrzymując swoją nośność bez opadania, mięknięcia lub pełzania.

Dane techniczne:

Zaawansowana stabilność wymiarowa i ekranowanie środowiskowe

W zastosowaniach wymagających dużej precyzji, takich jak obróbka półprzewodników i oprzyrządowanie medyczne, absorpcja wilgoci i rozszerzalność cieplna mogą zniszczyć pasowania o wąskiej tolerancji.

Prawie zerowa hydroliza

Kompozyt wykazuje wyjątkowo niską absorpcję wilgoci, zachowując swój kształt nawet przy ciągłym narażeniu na wilgotne środowisko lub cykle sterylizacji parowej.

Niezwykle niska ekspansja

Liniowy współczynnik rozszerzalności cieplnej jest ograniczony do 3,1 × 10⁻⁶/K do 6,8 × 10⁻⁶/K, co odpowiada ruchom cieplnym kilku stopów metali.

Stabilność promieniowania i UV

Wzmocnienie z włókna węglowego działa jak naturalna osłona przed degradacją UV i promieniowaniem jonizującym o dużej dawce (np. sterylizacja promieniami gamma), zapobiegając kruchości polimeru i mikropękaniom powierzchni w ciągu lat ciągłego narażenia.

Wysoka twardość i odporność na zużycie trybologiczne pod obciążeniami ściernymi

W zastosowaniach ślizgowych pracujących na sucho kontakt z ziarnistymi cząstkami lub współpracującymi powierzchniami może powodować szybkie zużycie przyczepności i przedwczesne uszkodzenie bardziej miękkich polimerów.

Nasze płyty PEEK wzmocnione włóknem węglowym charakteryzują się wysoką twardością powierzchniową, ponieważ włókna węglowe przejmują największy nacisk kontaktowy. Ponieważ włókna są dokładnie zintegrowane i bezpiecznie związane z matrycą PEEK, są odporne na wyciąganie i łuszczenie się podczas cykli poślizgu. Ta stabilność strukturalna minimalizuje pozostałości zużycia ściernego, dzięki czemu arkusze kompozytowe zużywają się znacznie wolniej niż niewypełniony PEEK w środowiskach ciągłego kontaktu.

Chemicznie obojętna matryca odporna na agresywne odczynniki przemysłowe

Przemysłowy sprzęt chemiczny wymaga materiałów, które są w stanie wytrzymać ostry atak chemiczny bez pękania i rozpuszczania.

Materiał bazowy PEEK zapewnia wyjątkową odporność chemiczną. Te płyty kompozytowe są chemicznie obojętne i wysoce odporne na rozpuszczalniki organiczne, wodne kwasy, zasady i oleje przemysłowe. Wytrzymują długotrwałe narażenie w trudnych warunkach, takich jak linie technologiczne lub platformy wiertnicze na morzu, gdzie regularnie przewyższają trwałość elementów ze stali nierdzewnej.

Notatka:Chociaż materiał jest wysoce odporny na większość chemikaliów, może mieć na niego wpływ silne środki utleniające, takie jak stężony kwas azotowy lub siarkowy.

Od konstrukcji lotniczych po pierścienie ustalające CMP

Ze względu na stosunek wytrzymałości do masy, obojętność chemiczną i właściwości termiczne, płyty PEEK wzmocnione włóknem węglowym są stosowane w kilku wyspecjalizowanych gałęziach przemysłu:

• Przemysł półprzewodników:Stosowany do obróbki pierścieni ustalających metodą planaryzacji chemiczno-mechanicznej (CMP). Niski współczynnik zużycia i wysoka odporność chemiczna podwajają żywotność tych komponentów w porównaniu z alternatywnymi tworzywami sztucznymi, redukując przestoje.

• Inżynieria lotnicza:Stosowany do osłon termicznych komory silnika i wsporników konstrukcyjnych, zmniejszając wagę, zapewniając jednocześnie izolację termiczną. Jest również stosowany w satelitarnych systemach kontroli temperatury do ochrony wrażliwych instrumentów przed kosmicznymi wahaniami temperatury.

• Urządzenia medyczne:Biokompatybilność, odporność chemiczna i zgodność z powtarzalnymi cyklami sterylizacji w autoklawie sprawiają, że płytki te stanowią doskonały wybór do narzędzi chirurgicznych i konstrukcyjnego sprzętu medycznego.

• Sprzęt przemysłowy i energetyczny:Stosowany jako wykładziny zbiorników reakcji chemicznych, uszczelnienia wymienników ciepła, gniazda zaworów i komponenty o wysokiej wydajności w sektorze energetyki jądrowej ze względu na niski stopień hydrolizy.

Dane techniczne i specyfikacje kompozytowych arkuszy PEEK

Często zadawane pytania techniczne

P1: W jaki sposób dodanie włókna węglowego do PEEK wpływa na jego przewodność elektryczną i cieplną?

A:W przeciwieństwie do niewypełnionego PEEK, który jest izolatorem elektrycznym, dodatek włókna węglowego tworzy sieć przewodzącą w matrycy polimerowej. Zapewnia to łagodną przewodność elektryczną, która jest przydatna do rozpraszania ładunków statycznych w zastosowaniach związanych z obsługą płytek półprzewodnikowych. Zwiększa także przewodność cieplną, pomagając rozproszyć zlokalizowane ciepło w środowiskach ślizgowych o wysokim tarciu.

P2: Jakie praktyki obróbki zapobiegają zużyciu narzędzi i rozwarstwianiu się włókien podczas cięcia płyt wypełnionych węglem?

A:Włókna węglowe są materiałem ściernym i mogą powodować szybkie zużycie standardowych narzędzi ze stali szybkotnącej (HSS). Zalecamy stosowanie narzędzi z węglików spiekanych lub diamentów (PCD). Aby zapobiec rozwarstwianiu się powierzchni lub wyciąganiu włókien podczas frezowania z dużymi prędkościami, należy stosować ostrą geometrię skrawania, utrzymywać wysokie posuwy i zapewniać odpowiednie chłodzenie lub odprowadzanie wiórów.

P3: Czy te czarne arkusze kompozytowe nadają się do bezpośrednich zastosowań medycznych w implantach?

A:Chociaż nasze płytki PEEK wzmocnione włóknem węglowym są produkowane z wysokiej jakości żywic i wykazują doskonałą biokompatybilność z narzędziami medycznymi, prowadnicami chirurgicznymi i konstrukcyjnymi urządzeniami zewnętrznymi, długoterminowe implanty ludzkie wymagają specjalistycznych żywic klasy medycznej ze ścisłą identyfikowalnością na poziomie implantu. Prosimy o kontakt z naszym zespołem technicznym w celu omówienia konkretnych wymagań klasy medycznej.
