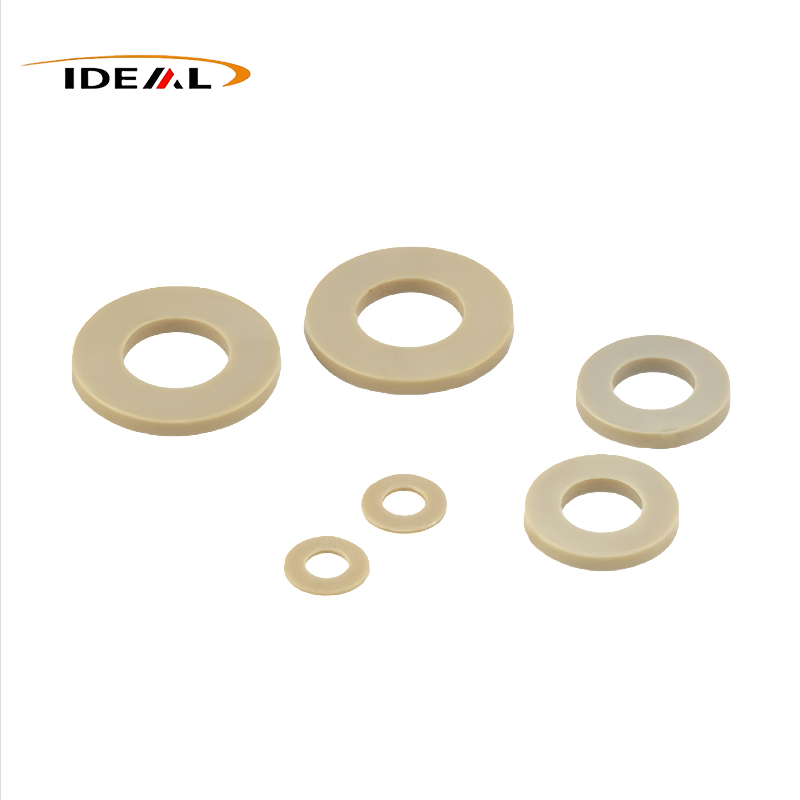

Podkładki PEEK

Podkładki PEEK odIdealna fabryka tworzyw sztucznychto cienkie elementy rdzenia w kształcie dysku, szeroko stosowane w wysokiej klasy precyzyjnym sprzęcie. Spełniają wiele praktycznych funkcji: przenoszą obciążenia, zmniejszają tarcie, izolują elektryczną, tłumią drgania oraz dodatkowe uszczelnienie przed wyciekami. Te smukłe części przejmują istotne zadania w maszynach, w tym wytrzymują nacisk osiowy, zmniejszają tarcie ślizgowe, elektrycznie oddzielają metalowe elementy, zapobiegają poluzowaniu i kompensują błędy wymiarowe podczas montażu.

Podstawowe funkcje

1. Mocowanie i przenoszenie obciążeń (zastosowanie w zespole statycznym)

Po dokręceniu śrub podkładki te równomiernie rozkładają siłę ściskającą na powierzchnie stykowe. Uzupełniają także luki montażowe, regulują luzy osiowe, pochłaniają drgania i nagłe uderzenia. W ten sposób sprzęt pozostaje szczelny i stabilny podczas ciągłej pracy.

2. Odporna na zużycie siła ciągu (zastosowania do przekładni dynamicznych)

Wiele układów mechanicznych wykorzystuje podkładki polieteroeteroketonowe (PEEK) jako podkładki oporowe, aby wytrzymać tarcie osiowe. Dzięki nieodłącznym właściwościom samosmarującym materiału znacznie zmniejszają zużycie i chronią sparowane powierzchnie metalowych wałów, jednocześnie obniżając hałas podczas pracy układów przekładniowych. Dzięki dużej odporności na ciepło i silnym właściwościom zapobiegającym pełzaniu utrzymują stałe odstępy nawet po długotrwałej pracy w wysokich temperaturach.

3. Izolacja elektryczna, odporność na korozję i czysta ochrona środowiska

PEEK to materiał polimerowy o wysokiej izolacji. Umieszczony pomiędzy dwoma metalowymi elementami skutecznie zatrzymuje przewodzenie prądu elektrycznego, zapobiegając wyciekom, prądom wirowym i przenoszeniu ładunków elektrostatycznych. Niewypełniony czysty PEEK jest niemagnetyczny, więc nigdy nie będzie kolidował z czujnikami, narzędziami kontroli optycznej i instrumentami precyzyjnymi oraz wyklucza błędy spowodowane zakłóceniami elektromagnetycznymi.

Materiał dobrze radzi sobie z kwasami, zasadami, olejem hydraulicznym, rozpuszczalnikami organicznymi i parą o wysokiej temperaturze. W przeciwieństwie do podkładek metalowych, nigdy nie rdzewieje. Nie wydziela prawie żadnego gazu i wydziela minimalną ilość drobnych cząstek, spełniając rygorystyczne wymagania czystości dla półprzewodnikowych urządzeń próżniowych i maszyn medycznych, nie zanieczyszczając wewnętrznych komór ani przedmiotów obrabianych.

Klasyfikacja podkładek polieteroeteroketonowych (PEEK) według kształtu i struktury

Typowe typy obejmują: płaskie podkładki PEEK, podkładki oporowe, podkładki dzielone w kształcie litery C, podkładki barkowe / podkładki stopniowe, podkładki faliste.

Te cienkie, precyzyjne arkusze łatwo się wypaczają, deformują lub mają nierówną grubość. Sam PEEK ma wysoką temperaturę topnienia i wyjątkowo wysoką lepkość stopu; Naprężenia wewnętrzne mają tendencję do narastania w miarę ochładzania po formowaniu. Z tych powodów branża przyjmuje głównie dwie dojrzałe metody produkcji: precyzyjne cięcie CNC i precyzyjne formowanie wtryskowe w wysokiej temperaturze, obie w połączeniu ze standardowymi etapami przetwarzania końcowego.

1. Proces obróbki CNC

Proces ten sprawdza się najlepiej w przypadku ultracienkich podkładek, niestandardowych rozmiarów niestandardowych, części wymagających bardzo wąskich tolerancji, akcesoriów do pomieszczeń czystych dla zastosowań medycznych i półprzewodników, prototypów w małych partiach i nieregularnych podkładek PEEK. Najcieńsza specyfikacja, jaką możemy wyprodukować, osiąga 0,1 mm.

Zalety:Brak linii spawów, równomierny rozkład wypełniacza i brak naprężeń szczątkowych powodowanych przez formowanie wtryskowe. Gotowe elementy charakteryzują się doskonałą płaskością i są odporne na wypaczenia nawet przy długotrwałej kompresji w wysokiej temperaturze. Możemy dostosować średnicę wewnętrzną, średnicę zewnętrzną, grubość i nieregularne kontury na podstawie rysunków klienta.

Trudności produkcyjne:Ultracienkie półfabrykaty mają tendencję do odskakiwania lub odpryskiwania podczas cięcia. Producenci muszą starannie dobierać narzędzia skrawające, projektować dedykowane osprzęt i odpowiednio kontrolować prędkość skrawania. Złe przetwarzanie doprowadzi bezpośrednio do niewykwalifikowanej płaskości.

2. Proces formowania wtryskowego

Nadaje się do masowej produkcji standardowych podkładek płaskich, wielkoseryjnych zamówień przemysłowych i podkładek oporowych o ogólnej tolerancji. Pasuje również do masowej produkcji produktów PEEK wypełnionych włóknem węglowym lub włóknem szklanym.

Zalety:Niższy koszt jednostkowy przy zamówieniach masowych i szybsze cykle dostaw, idealne do długoterminowej masowej produkcji standardowych rozmiarów. Złożone zintegrowane struktury, takie jak podkładki kołnierzowe i podkładki faliste, można formować w jednym etapie formowania.

Trudności produkcyjne:Wysoka lepkość stopu PEEK utrudnia wypełnianie form. Typowe wady obejmują zapadnięcia, linie spawów i uwięzione naprężenia wewnętrzne. Bez wyżarzania podkładki formowane wtryskowo będą stopniowo odkształcać się pod wpływem powtarzających się cykli na gorąco i na zimno.

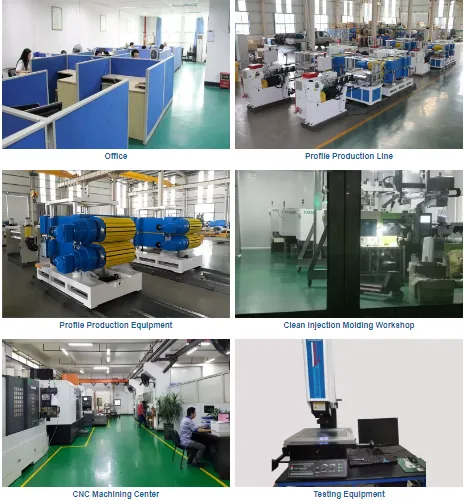

Kim jesteśmy

Idealny plastikjest producentem źródłowym z 15-letnim doświadczeniem w zakresie precyzyjnych podkładek z polieteroeteroketonu (PEEK), niestandardowych elementów uszczelniających i odpornej na zużycie armatury przemysłowej. Jako bezpośrednia fabryka kontrolujemy każdy etap łańcucha produkcyjnego — od precyzyjnego cięcia blach i formowania wtryskowego w wysokiej temperaturze po wyżarzanie gradientowe i kontrolę pełnowymiarową — zapewniając stałą jakość od surowca do gotowej części.

Co nas wyróżnia

Pracujemy wyłącznie z importowaną pierwotną żywicą PEEK i bezpośrednio stawiamy czoła najbardziej utrzymującym się wyzwaniom branży:

1. Wypaczenie ultracienkiej podkładki – rozwiązane poprzez niestandardowe mocowania i dwustronne docieranie, aby zagwarantować płaskość w warunkach pracy z tarciem wzdłużnym.

2. Surowe wymagania dotyczące płaskości i wymiarów – zarządzane poprzez wyżarzanie gradientowe, które całkowicie łagodzi naprężenia wewnętrzne, eliminując wypaczenia poprodukcyjne lub dryf wymiarowy.

3. Elastyczny przebieg produkcji – równolegle prowadzimy obróbkę CNC i precyzyjne wtryskiwanie, co pozwala dopasować proces do Twoich wymagań w zakresie tolerancji i objętości:

Proces

Najlepiej nadaje się do

1. Obróbka CNC

2. Ultracienkie, precyzyjne części lub części przeznaczone do pomieszczeń czystych

3. Precyzyjne formowanie wtryskowe

4. Zamówienia wielkoseryjne, o standardowych rozmiarach

Jakość, którą możesz zweryfikować

Każda pralka przed wysyłką przechodzi 100% kontrolę wymiarową. Płaskość, tolerancja grubości, średnica wewnętrzna/zewnętrzna i integralność powierzchni są sprawdzane pod kątem specyfikacji rysunkowych, a do każdej dostawy dołączany jest formalny certyfikat kontroli.

1. Standard powierzchni: gładkie, równoległe powierzchnie górna i dolna; wolne od wypaczeń, skręcenia, wgnieceń, wybrzuszeń, zadrapań, linii spawów, pęcherzyków i dziur.

2. Zdolność tolerancji:

Standard: ± 0,05 mm

Ultraprecyzyjny (niestandardowy): ± 0,01 mm

Szersze możliwości

Poza podkładkami z polieteroeteroketonu (PEEK), inżynierowie GuangZhou Ideal opracowują niestandardowe przekładki, podkładki, części izolacyjne i elementy mocujące z PEEK, PTFE i innych polimerów wysokotemperaturowych. Nasz wieloosiowy warsztat CNC obsługuje:

1. Modyfikacja surowca

2. Precyzyjna obróbka CNC

3. Formowanie niestandardowe według rysunków klienta

Branże, które obsługujemy

Nasze komponenty cieszą się zaufaniem w automatyce przemysłowej, sprzęcie nowej energii i maszynach do testowania optycznego, gdzie stabilność wymiarowa i spójność poszczególnych partii nie podlegają negocjacjom.

Nasza Obietnica

Pełna kontrola jakości procesu. Stabilna dokładność wymiarowa. Stała jakość partii. Ceny bezpośrednie, bez pośredników.

Właściwości produktu

Wykonane z pierwotnej żywicy polieteroeteroketonowej, podkładki PEEK łączą w sobie wytrzymałość wysokowydajnych tworzyw konstrukcyjnych ze stałymi właściwościami fizycznymi wymaganymi w środowiskach przemysłowych o wysokiej temperaturze. Stosowane głównie jako elementy dystansowe w precyzyjnych zespołach mocujących, zapewniają niezawodne podparcie osiowe, zmniejszają tarcie ślizgowe i zapewniają separację elektryczną pomiędzy współpracującymi elementami.

Oferujemy wiele gatunków materiałów dostosowanych do różnych warunków pracy: niewypełniony pierwotny PEEK, wzmocniony włóknem węglowym, wzmocniony włóknem szklanym i niestandardowe modyfikowane formuły antystatyczne. Poniżej opisano najważniejsze mocne strony funkcjonalne.

1. Stabilna kontrola rozliczeń

Materiał PEEK skutecznie przeciwdziała zniekształceniom związanym z pełzaniem. Nawet przy długotrwałym obciążeniu ściskającym i termicznym różnice w grubości pozostają minimalne. Szczeliny osiowe pozostają niezmienne przez cały długi okres użytkowania, redukując wibracje i nietypowy hałas powodowany przez stopniowy wzrost luzu po długotrwałej pracy sprzętu.

Base PEEK charakteryzuje się stałym, samosmarującym działaniem i ogranicza rutynową konserwację smarem. W przypadku stosowania jako podkładki oporowe przenoszące osiowe obciążenia ślizgowe, elementy te działają przy niskim tarciu i niewielkiej utracie zużycia. Współpracujące wały metalowe zyskują niezawodną ochronę, zapobiegając zacieraniu się i zadrapaniom powierzchni w wyniku bezpośredniego kontaktu metalu z metalem.

2. Izolacja elektryczna i opcje antystatyczne

Niewypełniony, pierwotny PEEK działa jak niemagnetyczny izolator elektryczny. Zainstalowany pomiędzy oddzielnymi częściami metalowymi, przerywa ścieżki przewodzące, aby zapobiec wyciekom i zakłóceniom prądów wirowych. Zapewnia to stabilny sygnał wyjściowy dla czujników i optycznych modułów detekcyjnych.

3. Szeroka kompatybilność chemiczna

Podkładka PEEK (polieteroeteroketon) jest odporna na większość popularnych kwasów przemysłowych, zasad, olejów i rozpuszczalników. Nie zaleca się ciągłej pracy w silnie utleniających stężonych kwasach, takich jak stężony kwas siarkowy i stężony kwas azotowy. Stabilna wydajność jest utrzymywana w atmosferze cieczy obróbkowych, pary i mgły solnej.

W przeciwieństwie do podkładek metalowych podkładki te nie korodują. W porównaniu z konwencjonalnymi częściami z tworzyw sztucznych są one odporne na pęcznienie i degradację chemiczną podczas długotrwałego narażenia, dzięki czemu nadają się do stosowania w zakładach przetwórstwa chemicznego i przybrzeżnych obiektach o dużej wilgotności.

4. Doskonała odporność na wibracje i zmęczenie

Materiał równoważy odporność na uderzenia i działanie przeciwzmęczeniowe. Pękanie i odpryski krawędzi rzadko występują w przypadku ciągłych, cyklicznych wibracji. W porównaniu do podkładek PTFE charakteryzują się one większą sztywnością i znacznie mniejszą tendencją do płynięcia na zimno, spełniając wymagania dotyczące długotrwałego montażu przekładni.

Często zadawane pytania

P1: Pod jakim względem podkładki przewyższają podkładki nylonowe i POM?

Odpowiedź 1: Standardowe podkładki z nylonu i tworzywa POM mają sporo wad w zastosowaniu w terenie. Ich odporność na ciepło jest ograniczona, odkształcanie w wyniku pełzania jest łatwe, pod obciążeniem następuje trwałe odkształcenie przy ściskaniu, zwiększa się rozmiar po wchłonięciu wilgoci, a ścieranie następuje szybko.

Podkładki z tworzywa PEEK wytrzymują stałą temperaturę roboczą do 260 stopni Celsjusza. Charakteryzują się wyjątkową odpornością na pełzanie i wyjątkowo stabilnymi wymiarami. Ich żywotność wobec ścierania jest około 5 do 10 razy dłuższa niż w przypadku zwykłych tworzyw sztucznych. Zespoły pozostają szczelne, bez luzów lub całkowitej awarii nawet po latach ciągłej pracy.

P2: Czy użytkownicy muszą regularnie stosować olej smarowy w celu konserwacji podkładek PEEK (polieteroeteroketon)?

Odpowiedź 2: Nie jest wymagana żadna konserwacja oleju. Dzięki nieodłącznym właściwościom samosmarującym PEEK podkładki te wytrzymują długotrwałe działanie przy tarciu suchym. Nie nastąpi rozsypywanie się proszku ani zakleszczenie mechaniczne. Doskonale nadają się do bezpyłowych warsztatów, urządzeń medycznych, maszyn przetwórstwa spożywczego i bezobsługowych urządzeń próżniowych.

P3: Czy podkładki PEEK są opłacalnym zamiennikiem podkładek metalowych?

A3: W zdecydowanej większości scenariuszy wymagających precyzyjnego montażu, izolacji, cichej pracy, lekkiej konstrukcji, ochrony przed korozją i tolerancji na wysokie temperatury, podkładki te mogą doskonale zastąpić podkładki metalowe. Użytkownicy zyskują wiele korzyści: brak rdzy, izolację galwaniczną, redukcję wibracji i hałasu, mniejszą wagę i brak konieczności rutynowej konserwacji.

Jeśli praca odbywa się pod dużym obciążeniem i pod wysokim ciśnieniem, można wybrać wzmocnione modyfikowane materiały PEEK, aby zwiększyć ogólną nośność.

P4: Czy oferujecie personalizację ultracienkich profili, nieregularnych kształtów i niestandardowych wymiarów?

A4: W pełni wspieramy wszystkie formy dostosowywania. Możemy wyprodukować ultracienkie podkładki o grubości zaledwie 0,1 mm, elementy o dużej średnicy zewnętrznej, komponenty ze specjalnie ukształtowanymi otworami, podkładki kołnierzowe, podkładki oporowe i części precyzyjne produkowane z zachowaniem wąskich tolerancji na zamówienie. Przyjmujemy zamówienia na podstawie rysunków klienta lub próbek fizycznych, obejmujące próby próbne małych partii, jak również harmonogramy produkcji masowej w dużych seriach.

P5: Jak stabilne są Twoje produkty i jakich czasów realizacji mogą spodziewać się klienci?

A5: Realizacja precyzyjnych, niestandardowych zamówień zajmuje od 7 do 10 dni roboczych. Zamówienia masowe na dużą skalę wymagają łącznie od 15 do 20 dni roboczych.

Wszystkie gotowe produkty przed dostawą przechodzą kompleksową kontrolę. Dla każdej partii dostępna jest pełna identyfikowalność jakości, a nasza fabryka akceptuje audyty klientów zagranicznych w celu współpracy eksportowej.
