Pierścienie PEEK z fabryki Ideal Plastic to precyzyjne, okrągłe części funkcjonalne, szeroko stosowane w wysokiej klasy maszynach przemysłowych. Służą one jednocześnie do ograniczania mechanicznego, szczelnej izolacji, ekranowania przed ścieraniem, separacji izolacji elektrycznej i precyzyjnego pozycjonowania. W przypadku wyrafinowanego sprzętu precyzyjnego stały się one najbardziej zaufanym rozwiązaniem pierścieniowym na rynku. Zapraszamy do kontaktu!
Ideal Plastic zapewnia wysokiej jakości pierścienie China PEEK. W porównaniu z konwencjonalnymi okrągłymi elementami wykonanymi z metalu, nylonu lub POM, pierścienie te łączą w jednym elemencie odporność na wysoką temperaturę, naturalne samosmarowanie na sucho, izolację elektryczną, odporność chemiczną oraz bardzo niskie właściwości pełzające.
Jest to ogólny termin określający wszystkie elementy PEEK w kształcie pierścienia, a nie pojedynczą stałą część. Pomimo jednolitego okrągłego profilu, różne typy posiadają funkcje dostosowane do różnych scenariuszy przemysłowych. Nasza pełna oferta produktów obejmuje:

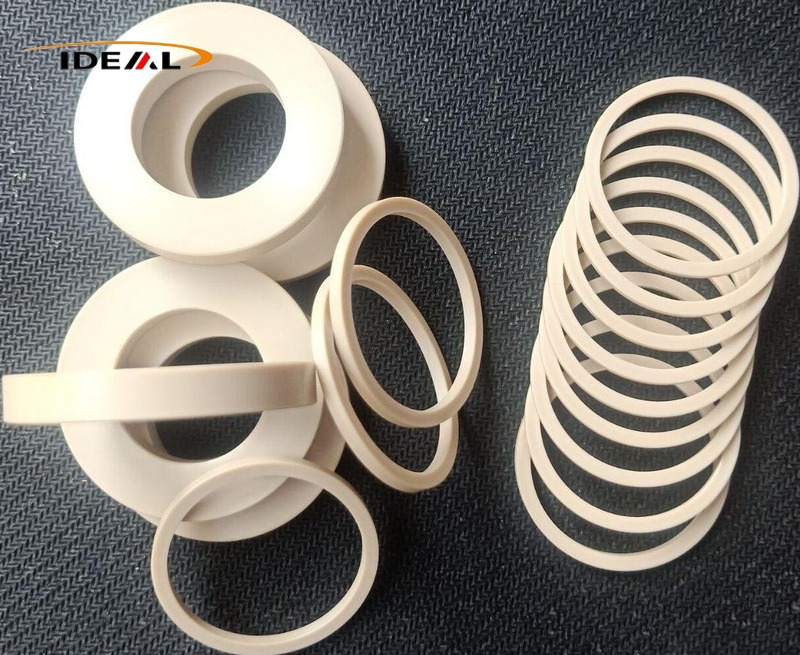

- Podkładki i uszczelki PEEK
- Pierścienie oporowe PEEK
- Pierścienie uszczelniające PEEK
- Pierścienie wspierające PEEK
Każdy typ pierścienia PEEK spełnia ekskluzywne podstawowe funkcje w systemach uszczelniających:
- Pierścienie oporowe PEEK: zapewniają fizyczną ochronę O-ringów i głównych pierścieni uszczelniających, aby zapobiec uszkodzeniom wytłaczanym
- Pierścienie uszczelniające: służą jako bariera rdzenia blokująca przenikanie płynnego medium

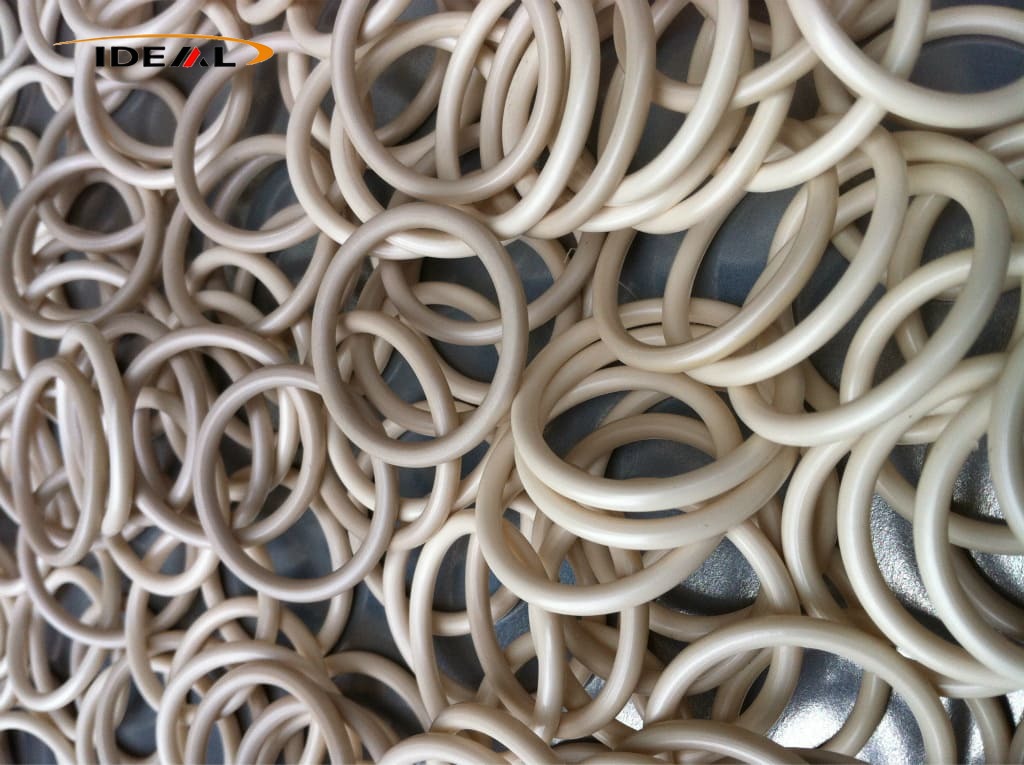

- O-ringi: zapewniają ciągłe elastyczne napięcie wstępne, aby utrzymać stabilne i niezawodne uszczelnienie
Szeroko stosowane jako uszczelki izolacyjne i pierścienie ślizgowe pary ciernej, pierścienie polieteroeteroketonowe są instalowane pomiędzy obracającymi się wałami i wnękami urządzeń. Wykorzystując nieodłączne właściwości samosmarujące PEEK w celu wspomagania bezolejowego tarcia suchego, zapewniają kluczowe korzyści operacyjne:
- Znacznie zmniejsza tarcie i ścieranie komponentów
- Chroń drogie metalowe wały i obudowy urządzeń przed uszkodzeniami spowodowanymi zużyciem
- Skutecznie obniżają hałas mechaniczny podczas pracy
- Znacząco wydłużają żywotność zespołów przekładni
Działając jako wysokowydajne pierścienie osadcze i kołnierze ograniczające, pierścienie te doskonale sprawdzają się w mechanicznym pozycjonowaniu. Dzięki wyjątkowym właściwościom zapobiegającym pełzaniu utrzymują stabilną precyzję w trudnych warunkach wysokiej temperatury i wysokiego ciśnienia, mając następujące zalety:
- Stabilnie ograniczają przemieszczenie osiowe ruchomych części i blokują luzy montażowe
- Utrzymuj pełną integralność wymiarową pod długotrwałym działaniem wysokiej temperatury i ciągłego ciśnienia
- Unikaj przesunięć komponentów i odchyleń pozycji podczas długotrwałej pracy sprzętu
- Utrzymuj stałą i precyzyjną mechaniczną dokładność działania
Lepsze od tradycyjnych pierścieni metalowych, pierścienie PEEK charakteryzują się dużą zdolnością adaptacji do środowiska i wielofunkcyjnością dla różnorodnych urządzeń przemysłowych. Ich główne zalety aplikacyjne są następujące:
Pasuje do pomp, zaworów i zespołów obrotowych, aby pomóc w uszczelnieniu, tłumieniu wibracji i redukowaniu hałasu podczas pracy
Odporny na erozję spowodowaną olejami hydraulicznymi, chłodziwami, słabymi kwasami, słabymi zasadami i mgłą solną
Chroń główne wewnętrzne części układów płynów chemicznych i morskich maszyn morskich
Skutecznie unikaj uszkodzeń spowodowanych rdzą, typowych dla konwencjonalnych pierścieni metalowych
Wysoka temperatura topnienia PEEK, wysoka lepkość stopu i duża szybkość krystalizacji mogą powodować wady technologiczne, takie jak naprężenia szczątkowe, ślady zapadnięcia, deformacje i słaba okrągłość precyzyjnych części pierścieniowych. Aby rozwiązać te problemy i zapewnić stałą, długoterminową stabilność wymiarową, przyjmujemy standardowe rozwiązania produkcyjne:
Precyzyjna obróbka CNC i precyzyjne formowanie wtryskowe w wysokiej temperaturze dla różnych wymagań wsadowych i precyzyjnych
Standardowa profesjonalna obróbka końcowa jest dostosowana do obu metod produkcji
Skutecznie eliminują wady produkcyjne i gwarantują trwałą stabilność wymiarową zastosowań końcowych
Ta metoda produkcji sprawdza się dobrze w przypadku pierścieni cienkościennych, pierścieni o dużej średnicy, półprzewodnikowych pierścieni CMP, komponentów pierścieniowych klasy medycznej, pierścieni o specjalnym kształcie szczelinowym/schodkowym, niestandardowych elementów niestandardowych i małych partii próbek badawczo-rozwojowych. Nie jest wymagane otwieranie formy. Zamówienia niestandardowe na podstawie rysunków technicznych lub próbek fizycznych są w pełni akceptowalne.
Oferując wyjątkową dokładność obróbki, tolerancja wymiarowa może osiągnąć ± 0,01 mm. Okrągłość i płaskość są dobrze kontrolowane. Specjalna sesja wyżarzania po obróbce całkowicie łagodzi naprężenia wewnętrzne, więc po montażu nie pojawi się trwałe odkształcenie.
To powiedziawszy, obróbka CNC nadal napotyka namacalne przeszkody w przypadku obróbki cienkościennych pierścieni PEEK o dużej średnicy. Przedmioty obrabiane mają tendencję do odkształcania się pod wpływem siły mocowania; odbicie materiału następuje zaraz po cięciu; płaskość i okrągłość są trudne do ustabilizowania. Nadmierna temperatura cięcia topi częściowy materiał PEEK, powodując powstawanie zadziorów i szorstką teksturę powierzchni.
1. Stosujemy uchwyty narzędziowe z miękkimi powierzchniami stykowymi, aby zmniejszyć napięcie mocowania;
2. wykonujemy cięcie warstwowe z małą głębokością cięcia; przedmioty obrabiane przechodzą wyżarzanie zaraz po obróbce zgrubnej, zanim nastąpi cięcie dokładne;
3. Parametry cięcia są dostrojone w połączeniu z ostrymi narzędziami tnącymi;
4. Zamiast zanurzania detali w masywnym płynie chłodzącym, stosuje się chłodzenie mgłą.
Formowanie wtryskowe spełnia masowe zamówienia przemysłowe na standardowe pierścienie płaskie, pierścienie ustalające i kołnierze ograniczające. Jednostkowy koszt produkcji znacznie spada w przypadku serii wielkoseryjnych. Złożone struktury z rowkami i stopniami można formować za jednym razem, zapewniając doskonałą spójność wymiarową w całych partiach.
Formowanie wtryskowe PEEK niesie jednak ze sobą nieodłączne trudności. Jego wyjątkowo wysoka lepkość stopu prowadzi do słabej płynności. Pierścienie cienkościenne często wykazują niepełne wypełnienie, zapadnięcia i widoczne linie spawów. Szybka krystalizacja powoduje powstanie ogromnych naprężeń wewnętrznych podczas formowania, co powoduje wypaczenie produktów po wyjęciu z formy.
1. Dokładna temperatura plastyfikacji jest kontrolowana w zakresie od 380 ℃ do 420 ℃;
2. prowadnice formy i konstrukcje zasuw zostały przeprojektowane w celu zapewnienia lepszego przepływu płynu;
3. segmentowe utrzymywanie ciśnienia plus chłodzenie gradientowe poprawia wyniki napełniania stopionym materiałem, podczas gdy formy o stałej temperaturze schładzają się powoli;
4. Wyżarzanie gradientowe przeprowadza się po formowaniu, aby całkowicie uwolnić naprężenia formujące.
- Specjalizuje się w badaniach i rozwoju oraz produkcji części pierścieniowych PEEK
- Zintegrowane możliwości: wewnętrzne badania i rozwój materiałów, opracowywanie form, precyzyjna obróbka CNC, formowanie wtryskowe w wysokiej temperaturze
- Doświadczenie w zakresie wymagających produktów: precyzyjne, cienkościenne, o dużej średnicy i o nieregularnym kształcie pierścienie polieterowo-eteroketonowe
- Zoptymalizowane procesy rozwiązują typowe problemy branżowe: niewystarczające wypełnienie stopionym materiałem, odkształcenie wywołane naprężeniami, słaba płaskość i niespójna wydajność poszczególnych partii
- Pełna kontrola jakości obejmująca zakup surowców, produkcję i obróbkę końcową
- Tylko 100% dziewiczego granulatu PEEK; materiały pochodzące z recyklingu lub mieszane są zabronione
- COA (Certyfikat analizy) dostępny dla każdej partii na żądanie
- Dostępne gatunki materiałów:
- Dziewiczy PEEK1000
- 30% PEEK wzmocniony włóknem szklanym (GF30)
- 30% PEEK wzmocniony włóknem węglowym (CF30)
- PEEK modyfikowany PTFE
- Antystatyczny PEEK ESD
- PEEK klasy medycznej
- Brak pęcherzyków, dziur, zapadnięć, pęknięć, wypaczeń, rozwarstwień lub widocznych linii spawów na powierzchniach
- Otwór wewnętrzny, okrąg zewnętrzny i powierzchnie czołowe całkowicie ogratowane, bez ostrych krawędzi
- Odpryski krawędzi, głębokie zadrapania i zanieczyszczenie olejem są surowo zabronione
- W przypadku pierścieni PEEK do pomieszczeń czystych: powierzchnie wolne od kurzu i drobnych cząstek
- Części standardowe: tolerancja ±0,05 mm
- Części niestandardowe o wysokiej precyzji: tolerancja ± 0,01 mm
- Dokładna kontrola pod kątem kołowości, płaskości, jednorodności grubości ścianek i prostopadłości
- Zapewnij stabilny luz montażowy, aby zapobiec zakleszczeniu lub luźnemu dopasowaniu
- Dodatkowa kontrola płaskości pierścieni cienkościennych w celu uniknięcia wypaczeń
- Wszystkie precyzyjne pierścienie polieterowo-eteroketonowe po przetworzeniu poddawane są wyżarzaniu gradientowemu
- Wyeliminuj naprężenia szczątkowe generowane przez obróbkę CNC lub formowanie wtryskowe
- Zapobiegaj zmianie kształtu, dryftowi wymiarowemu i uszkodzeniom spowodowanym pełzaniem podczas długotrwałej pracy w wysokiej temperaturze i przy ciągłym ciśnieniu
- Toczenie i frezowanie CNC
- Formowanie wtryskowe w wysokiej temperaturze
- Produkcja na zamówienie w oparciu o rysunki dla globalnych klientów przemysłowych
- Asortyment produktów: oryginalne, wzmocnione włóknem węglowym i antystatyczne modyfikowane komponenty PEEK (pierścienie ślizgowe, części pozycjonujące)
- Elektronika samochodowa
- Półprzewodnikowe urządzenia transmisyjne
- Systemy kontroli płynów morskich
- Elastyczne MOQ
- Niezawodny czas realizacji
- Wykonane na zamówienie, wysokowydajne komponenty z tworzyw sztucznych dla klientów przemysłowych na całym świecie
Peek Support Rings zachowują stabilną wytrzymałość konstrukcyjną w podwyższonych temperaturach i są odporne na mięknięcie, trwałe odkształcenie i pełzanie pod wpływem długotrwałego naprężenia termicznego.
Typowe wdrożenie obejmuje samochodowe zespoły elektroniczne, wewnętrzne struktury nowych silników energetycznych, elementy ograniczające czujniki wysokiej temperatury, przemysłowe urządzenia grzewcze i sprzęt lotniczy i kosmiczny narażony na częste cykle termiczne.
Dzięki niskiemu współczynnikowi tarcia własnego, PEEK generuje ograniczoną ilość cząstek ściernych podczas ciągłego ruchu i pozwala uniknąć zanieczyszczenia olejem wewnątrz uszczelnionych obudów. Warianty wypełnione włóknem węglowym i modyfikowane PTFE dodatkowo zwiększają odporność na zużycie w scenariuszach dużych obciążeń.
Typowe zastosowania: wkładki zużywające się przeguby robotów, pierścienie oporowe przekładni, obrotowe elementy zużywalne pomp i zaworów, półprzewodnikowe linie przesyłowe i bezolejowy sprzęt medyczny.
Utrzymujące się ciśnienie i ciepło ledwo powodują trwałe odkształcenie PEEK. Szczeliny montażowe pozostają niezmienne przez lata, skutecznie powstrzymując luzy osiowe i przesunięcia pozycjonowania. Ta zaleta sprawia, że są one najlepszym wyborem w przypadku precyzyjnych konstrukcji pozycjonujących.
Obowiązujące scenariusze: komponenty ograniczające do instrumentów precyzyjnych, wkładki pozycjonujące do przenoszenia płytek, przekładki izolacyjne do testów optycznych i niestandardowe części narzędzi precyzyjnych.
Pierścienie te tolerują płyny hydrauliczne, chłodziwa, łagodne kwasy, słabe zasady, rozpuszczalniki organiczne i przybrzeżną mgłę solną. Są wolne od problemów z rdzą występujących na częściach metalowych, a także zapobiegają ryzyku pęcznienia i hydrolizy typowym dla tworzyw sztucznych ogólnego przeznaczenia.
Są one szeroko stosowane w zespołach pomp i zaworów chemicznych, sprzęcie do kontroli płynów na morzu, przyrządach do testów morskich i sprzęcie do samochodowych układów chłodzenia.

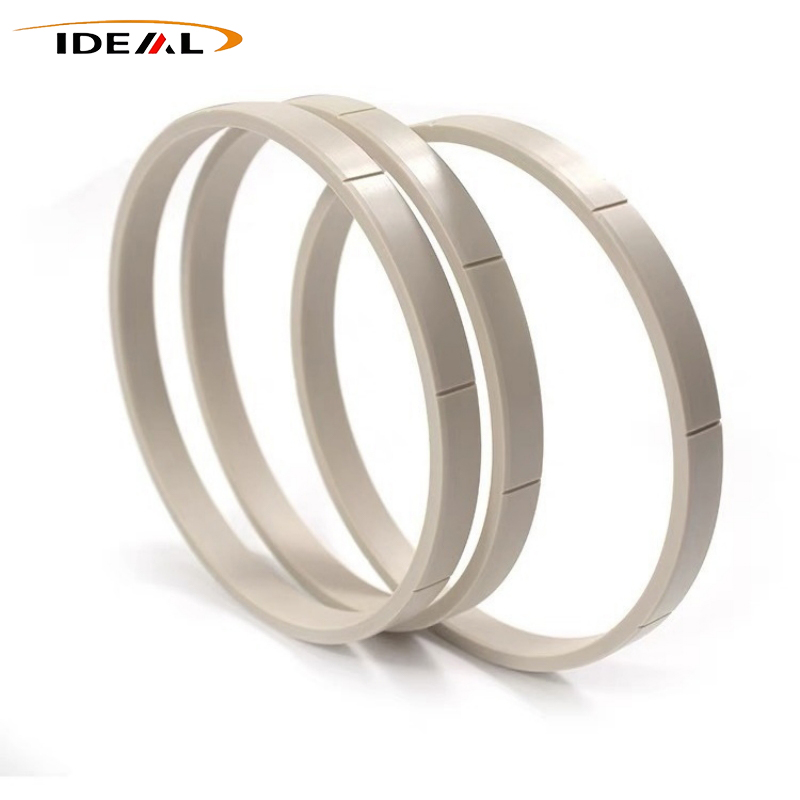

A1: Produkujemy pierścień płaski PEEK, pierścień ustalający PEEK, pierścień stopniowy PEEK, pierścień rowkowany PEEK, pierścień PEEK CMP i pierścień oporowy PEEK.
Odpowiedź 2: Tak. PEEK charakteryzuje się naturalnym samosmarowaniem. Wspiera długotrwałą pracę z tarciem suchym bez zanieczyszczeń olejowych, doskonale dopasowane pomieszczenia czyste, maszyny medyczne, sprzęt do przetwarzania żywności i urządzenia próżniowe.
A3: Nie zaleca się stosowania wymiennego:
1) Nigdy nie należy stosować pierścieni oporowych PEEK jako głównych elementów uszczelniających, w przeciwnym razie nastąpi ciągły wyciek płynu.
2) Nie używaj podkładek PEEK do wymiany uszczelek w przypadku uszczelnień wysokociśnieniowych; niewystarczająca płaskość spowoduje przesiąkanie medium.
3) Nie należy oczekiwać, że pierścienie typu O-ring z PEEK zapewnią identyczny efekt elastycznego uszczelnienia, jaki zapewniają pierścienie typu O-ring z gumy.
