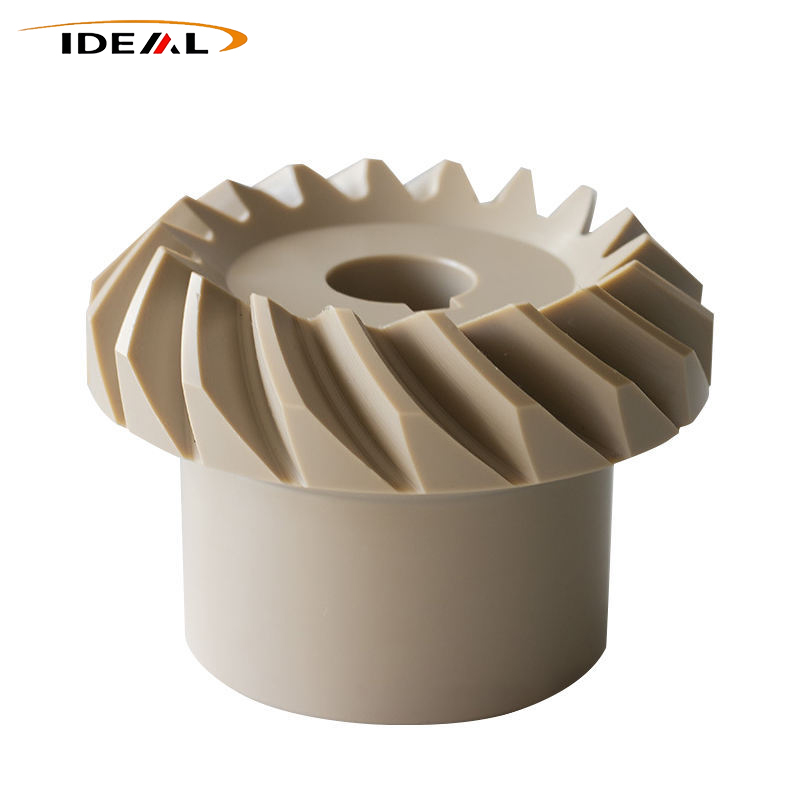

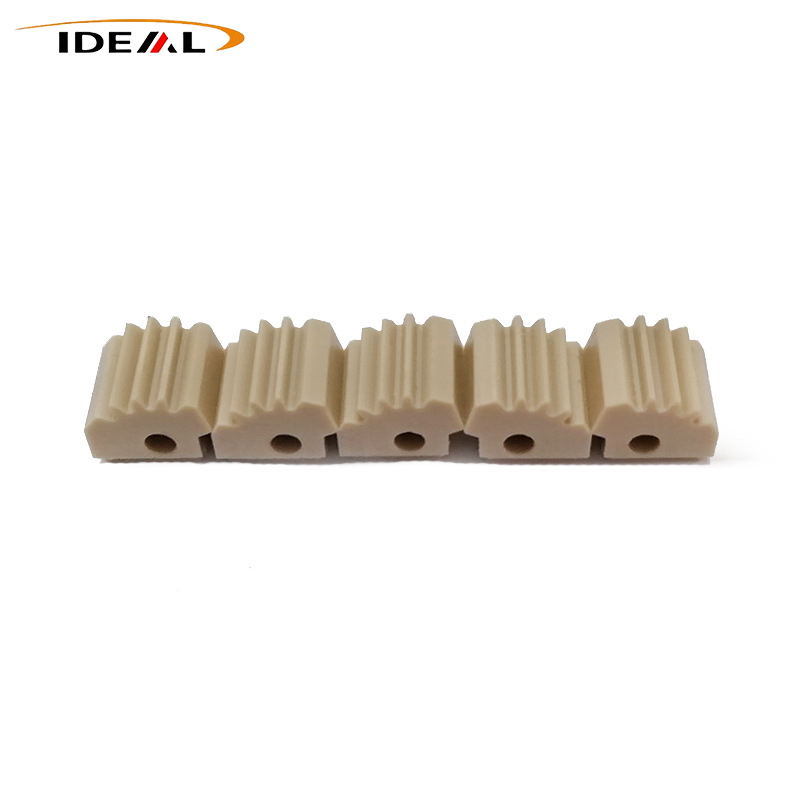

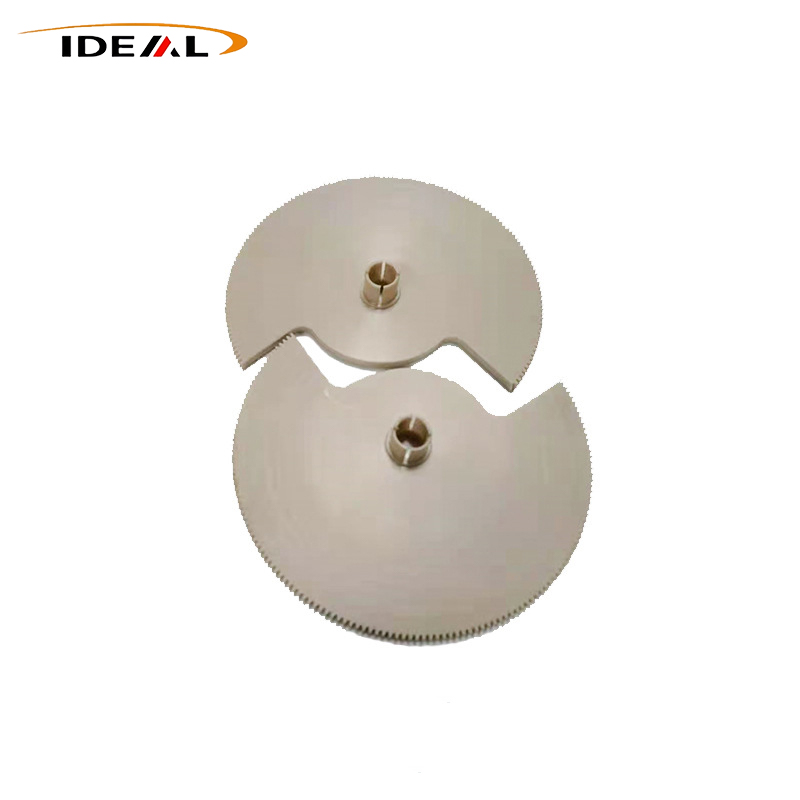

Wysokowydajne przekładnie zębate z tworzywa sztucznego PEEK firmy Ideal Plastic to małomodułowe przekładnie napędowe do wysokiej klasy precyzyjnych układów przeniesienia napędu. Jako główny element generujący moc w zespołach przekładni, często współpracuje z większymi przekładniami, przekładniami ślimakowymi i przekładniami śrubowymi w celu zmniejszania i zwiększania prędkości oraz precyzyjnego pozycjonowania. Mini-wymiarowe zębniki poddawane są częstym cyklom zazębiania, co wymaga doskonałej odporności na zużycie, wytrzymałości zmęczeniowej i stabilności wymiarowej.
Koła zębate PEEK oferowane przez producenta Ideal Plastic pełnią rolę małej przekładni napędowej w precyzyjnych zestawach przekładni. Współpracuje z dużymi przekładniami, przekładniami ślimakowymi lub śrubowymi w celu realizacji hamowania, przyspieszania i precyzyjnego przenoszenia pozycjonowania.
W odróżnieniu od standardowych przekładni wielkogabarytowych, zębniki charakteryzują się małymi modułami i drobnymi profilami zębów, a jednocześnie przechodzą znacznie więcej cykli zazębiania. W ten sposób stawiają wysokie wymagania dotyczące odporności materiału na zużycie, wytrzymałości zmęczeniowej i stabilności wymiarowej.
1. Tradycyjne metalowe koła zębate: głośny hałas podczas pracy, łatwe rdzewienie i duża bezwładność obrotowa
2. Koła zębate z nylonu/POM: słaba odporność na wysokie temperatury, szybkie zużycie i szybka utrata precyzji
Dzięki wyjątkowym kompleksowym właściwościom polimeru PEEK, przekładnia zębata PEEK rozwiązuje główne problemy związane z miniaturową transmisją wysokiej częstotliwości. Zapewnia długą, cichą, bezobsługową pracę ze stabilną precyzją i staje się krytyczną częścią modernizacyjną precyzyjnej automatyki, systemów robotycznych i urządzeń medycznych.
Produkcja małomodułowych kół zębatych z PEEK jest trudna technicznie. Typowe wady produkcyjne obejmują niepełne wypełnienie ubytku, zniekształcenie kształtu, naprężenia szczątkowe i pęknięcia korzeni zębów. Stosujemy dwa niezależne, dojrzałe procesy, aby dopasować się do różnych wymagań dotyczących precyzji i wielkości zamówień.
Produkt likwiduje typowe wady miniaturowych przekładni metalowych, nylonowych i POM. Obsługiwane przez 5-osiową obróbkę frezarską CNC i wysokotemperaturowe formowanie wtryskowe pod wysokim ciśnieniem, zapewniają długoterminową cichą, bezobsługową i stabilną, precyzyjną pracę w automatyce, robotach i maszynach medycznych w trudnych warunkach pracy.
Proces ten jest zorientowany na zamówienia niestandardowe o wysokiej precyzji, szczególnie w przypadku niestandardowych przekładni o małych modułach stosowanych w instrumentach medycznych i precyzyjnym sprzęcie badawczym.
1. Specjalne miniaturowe frezy obwiedniowe wykonują dokładne cięcie; Zarezerwowany naddatek na obróbkę wykańczającą ściśle kontroluje błąd profilu zęba i koncentryczność.Zoptymalizowany do masowej produkcji zębnika PEEK o standardowej specyfikacji.
Ze względu na wysoką lepkość PEEK i słabą płynność stopu stosujemy precyzyjną plastyfikację w temperaturze 360–400 ℃, formowanie w wysokiej temperaturze formy w temperaturze 160–180 ℃, segmentowe utrzymywanie ciśnienia i kontrolowane chłodzenie. Proces ten skutecznie rozwiązuje typowe problemy związane z formowaniem: niewystarczające wypełnienie drobnych ubytków zębów, ubytków skurczowych, linii spawów i odchyleń wymiarowych. Zdawcze zębniki mają jednolitą gęstość, pełne profile zębów i doskonałą konsystencję wsadu.
Wszystkie gotowe koła zębate z PEEK przechodzą dokładne polerowanie powierzchni zębów, kalibrację kołowości, stabilizację naprężeń i kontrolę pełnowymiarową. Rygorystyczne procedury jakości zapewniają gładkie zazębienie, ujednolicone tolerancje i niezawodną, długoterminową wydajność. GuangZhou IDEAL posiada ponad 15-letnie doświadczenie w produkcji komponentów PEEK. Nasz warsztat wyposażony jest w wiele 5-osiowych centrów obróbczych i obrabiarek CNC, obejmujących niestandardową obróbkę CNC i rozwój form.
Zoptymalizowaliśmy oba procesy produkcyjne:
1. Strona formowania wtryskowego: konstrukcja z gorącymi kanałami do wysokich temperatur, powolne napełnianie segmentowe i gradientowe utrzymywanie pod wysokim ciśnieniem, rozwiązanie problemu słabej płynności stopu, niedopełnienia mikrozębów, nierównomiernego skurczu, mimośrodowości zębnika, wypaczenia i złej koncentryczności.
2. Strona obróbki CNC: miniaturowe frezy obwiedniowe ze specjalną powłoką, cięcie z niską prędkością w kontrolowanej temperaturze oraz wyżarzanie gradientowe w 100%. Zapobiegają przyleganiu termicznemu frezu, cofaniu się profilu zęba, zadziorom, zarysowaniom korzeni i powiększeniu otworu spowodowanemu naprężeniami, przesunięciu podziałki, wzrostowi luzu i poślizgowi przekładni.
|
Przedmiot |
Bliższe dane |
|---|---|
| Nazwa produktu | Zębatka PEEK |
| Tworzywo | Czysty PEEK, PEEK wzmocniony włóknem szklanym, PEEK wzmocniony włóknem węglowym, PEEK klasy medycznej/spożywczej |
| Kolor | Czarny, beżowy |
| Moduły standardowe | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Zakres liczby zębów | 10T-80T; możliwość dostosowania bardzo małej/dużej liczby zębów |
| Kąt ciśnienia | Standardowy 20°; Kąty specjalne 14,5°, 25° dostępne na zamówienie |
| Typy otworów wewnętrznych | Otwór okrągły, otwór typu D, otwór wpustowy, otwór schodkowy; konfigurowalny |
| Zakres średnicy zewnętrznej | 3 mm-80 mm |
| Dokładność obróbki | ±0,01 mm; bardzo wysoka precyzja do ±0,005 mm |
| Przykładowa polityka | Do negocjacji |
| Usługa niestandardowa | Niestandardowy moduł, specjalna liczba zębów, grubość, mimośrodowa struktura, obsługiwane nieregularne rozmiary |
Przekładnia zębata PEEK działa w trudnych warunkach pracy: duże prędkości obrotowe, częste zazębianie i wysokie jednostkowe ciśnienie tarcia. Ogólna dokładność, żywotność, poziom hałasu i stabilność całych maszyn w dużym stopniu zależą od wydajności zębnika.
PEEK charakteryzuje się wyjątkową odpornością na pełzanie w wysokich temperaturach. W przypadku długotrwałego zazębiania się przy dużych prędkościach lub w zamkniętych, gorących środowiskach, takich jak kabiny silnika i urządzenia do produkcji ogrzewania, zębniki zachowują nienaruszone profile zębów, stabilny wymiar otworów i równomierny odstęp między zębami. W przypadku długotrwałej pracy pod obciążeniem w wysokiej temperaturze nie dochodzi do precyzyjnego przesunięcia ani poluzowania konstrukcyjnego.
Dzięki wewnętrznemu, stałemu samosmarowaniu i niskiemu współczynnikowi tarcia, przekładnie zębate PEEK umożliwiają długotrwałą pracę na sucho bez dostarczania oleju, eliminując rutynową konserwację smaru. Przy wielokrotnym uruchamianiu i zatrzymywaniu oraz ciągłym zazębianiu wytwarzają minimalną ilość pyłu ściernego, zmniejszają ryzyko przeciągnięcia i stopniowego zużycia oraz obniżają koszty awarii mechanicznych i konserwacji posprzedażnej.
W porównaniu z metalowymi zębnikami, zębnik wykonany z PEEK pozwala na redukcję masy o ponad 70%. Bardzo niska bezwładność obrotowa znacznie zmniejsza opóźnienie reakcji start-stop i zapewnia czuły, dynamiczny ruch. Spełnia wymagania dotyczące precyzyjnego sterowania dynamicznego robotów, miniaturowych serwomechanizmów i urządzeń dostrajających, eliminując wady metalowych przekładni, w tym dużą bezwładność, nierówny start-stop, niedokładną mikroregulację i wysokie zużycie energii.
PEEK posiada wysoką obojętność chemiczną. Jest odporny na długotrwałą erozję spowodowaną olejem silnikowym, płynem chłodzącym, rozpuszczalnikami kwasowo-zasadowymi, wilgotnym powietrzem i morską mgłą solną. W odróżnieniu od podatnych na rdzę metalowych przekładni i wrażliwych na wilgoć zwykłych przekładni z tworzyw sztucznych, zębnik z PEEK utrzymuje stabilną pracę w scenariuszach związanych z przetwarzaniem chemicznym, ochroną środowiska, morzem i pojazdami.
Szybkość absorpcji wody wynosi poniżej 0,05% i praktycznie nie ma na nią wpływu zmiany wilgotności otoczenia. W przypadku pracy na przemian gorąco-zimno, w wilgotnych warunkach i podczas długotrwałej pracy zmęczeniowej zapobiega pęcznieniu zębów, zakleszczaniu się przekładni i powiększaniu szczeliny zazębienia. Precyzja przekładni pozostaje niezmienna przez cały cykl serwisowy.
Zoptymalizowana konstrukcja łuku podstawy zęba oraz profesjonalna stabilizacja wyżarzania eliminują koncentrację naprężeń wewnętrznych i tworzą gęstą, jednolitą strukturę wewnętrzną. W przypadku częstego uruchamiania i zatrzymywania, dużych prędkości ruchu posuwisto-zwrotnego i natychmiastowych uderzeń mechanicznych, zębnik wykonany z PEEK wykazuje wysoką wytrzymałość konstrukcyjną i działanie przeciwzmęczeniowe. Rzadko pojawiają się pęknięcia i złamania zębów, co wydłuża całkowitą żywotność zespołów przekładni.
Łącząc odporność na wysoką temperaturę, wysoką odporność na zużycie w przypadku częstego zazębiania się, bezobsługowe samosmarowanie, lekką konstrukcję o niskiej bezwładności, cichą pracę i stabilną dokładność wymiarową, przekładnie zębate PEEK mają szerokie zastosowanie w kompaktowych, lekkich, pracujących w sposób ciągły, precyzyjnych urządzeniach mechanicznych. Są idealnymi zamiennikami szybko zużywających się, podatnych na odkształcenia i hałaśliwych miniaturowych przekładni metalowych/nylonowych/POM.
· Urządzenia automatyki przemysłowej i precyzyjne urządzenia sterujące ruchem
· Inteligentne roboty i zautomatyzowane systemy mechaniczne
· Wysokiej klasy precyzyjny sprzęt medyczny
· Jednostki pokładowe pojazdów samochodowych i pojazdów nowej energii
· Zakłady produkujące precyzyjną elektronikę i półprzewodniki
· Instalacje suszenia wysokotemperaturowego, obróbki chemicznej i antykorozyjne instalacje ochrony środowiska
GuangZhou IDEAL koncentruje się na badaniach i rozwoju oraz produkcji precyzyjnych elementów przekładni wykonanych z wysokowydajnych tworzyw konstrukcyjnych. Rozwiązujemy typowe problemy branży przekładni miniaturowych: niepełne wypełnienie formy, odkształcenie wywołane naprężeniem, precyzyjne tłumienie, szybkie zużycie w przypadku częstego zazębiania się i niestabilna konsystencja partii.
· Pełny wybór materiałów PEEK: czysty PEEK, wzmocniony włóknem szklanym, wzmocnionym włóknem węglowym, klasy medycznej i spożywczej, dostosowujący się do różnych trudnych warunków (wysoka temperatura, częste zazębianie, niski poziom hałasu, ochrona antykorozyjna, pomieszczenia czyste, lekkie i wymagające projekty).
· Produkcja zgodna z normami ISO, kompletne certyfikaty zorientowane na eksport i stabilne cykle dostaw.
· Obsługuj globalnych nabywców przemysłowych B2B trwałymi, opłacalnymi przekładniami zębatymi PEEK na zamówienie i na zamówienie.
· Klienci mogą dostarczyć rysunki projektowe, próbki fizyczne lub parametry warunków pracy w celu uzyskania rozwiązań dostosowanych do indywidualnych potrzeb i dokładnych ofert.
Dostępne tryby współpracy: personalizacja na podstawie rysunków, opracowywanie próbek, produkcja małoseryjna 5-osiowa CNC, produkcja masowa wtryskowa, zamówienia eksportowe OEM i ODM.
A1: Tradycyjne zębniki z nylonu i POM mają ograniczoną odporność na ciepło. Powyżej 100°C stopniowo miękną i mocno się zużywają. Częsta operacja może powodować pękanie zębów i rozszerzanie się szczeliny zazębienia, co może skutkować pogorszeniem precyzji.
Natomiast przekładnia zębata PEEK działa stabilnie w środowisku o ciągłej wysokiej temperaturze 260°C. Jego właściwości zapobiegające pełzaniu, zmęczeniu i odporności na zużycie znacznie przewyższają zwykłe tworzywa sztuczne, zapewniając większą stabilność precyzji i dłuższą żywotność miniaturowych systemów transmisji wysokiej częstotliwości.
A2: Obsługujemy niestandardowe usługi dostosowywania w pełnym zakresie. Na podstawie rysunków CAD klientów, próbek fizycznych i rzeczywistych parametrów warunków pracy możemy opracować przekładnie zębate o różnych niestandardowych modułach, specjalnej liczbie zębów, konstrukcjach mimośrodowych i nieregularnych wymiarach. Obsługujemy obróbkę prototypów w małych partiach, produkcję masową na dużą skalę oraz współpracę OEM/ODM.
