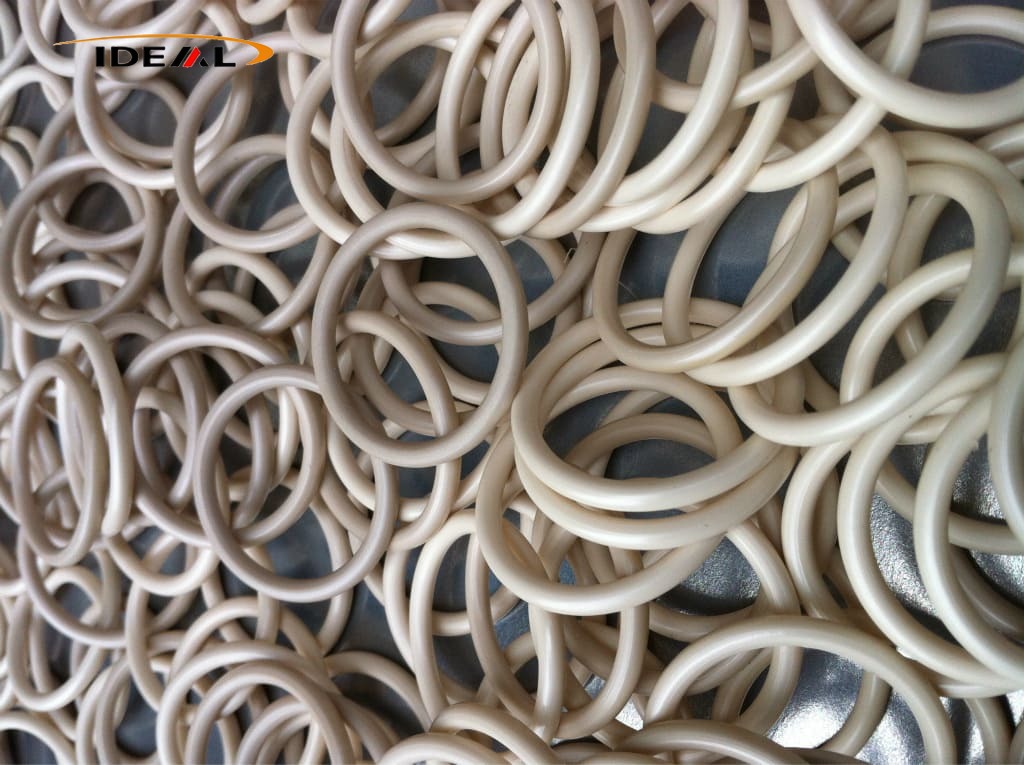

O-ringi PEEK

O-ringi PEEK dostarczane przez producenta Ideal Plastic to sztywne, precyzyjne elementy uszczelniające statyczne. Są przeznaczone głównie do uszczelniania statycznego i uszczelniania mikroruchów przy niskiej prędkości i krótkim skoku, są w stanie spełnić wymagania dotyczące uszczelnienia w ekstremalnych warunkach pracy.

Funkcja uszczelniania rdzenia:

Precyzyjnie wypełniają szczeliny pomiędzy współpracującymi częściami, skutecznie zapobiegając wyciekom cieczy, ulatnianiu się gazów i utracie próżni. Jednocześnie blokują przedostawanie się zewnętrznego pyłu, zanieczyszczeń i substancji zanieczyszczających do sprzętu, zapewniając niezawodną ogólną skuteczność uszczelnienia.

Struktura i standard instalacji:

Charakteryzujące się okrągłym kształtem pętli i okrągłym przekrojem poprzecznym, pierścienie uszczelniające PEEK wymagają standardowych rowków na pierścienie uszczelniające, wstępnie obrobionych na sprzęcie do montażu. Wyprodukowane zgodnie z amerykańskimi normami AS568 i krajowymi normami metrycznymi, obsługują znormalizowaną produkcję na dużą skalę z doskonałą uniwersalną kompatybilnością.

Różnice kategorii i scenariusze zastosowań:

O-ringi PEEK zasadniczo różnią się od uszczelek PEEK i nie można ich dowolnie zastępować. O-ringi PEEK stosuje się do uszczelnień rowkowych, aby uzyskać stabilne uszczelnienie statyczne i lekkie uszczelnienie dynamiczne. Natomiast uszczelki PEEK charakteryzują się elastycznymi konturami, różnymi opcjami grubości i konfigurowalnymi profilami. Realizują uszczelnienie dużej powierzchni poprzez ściskanie powierzchni kołnierza i nadają się do różnych szerokich płaskich powierzchni uszczelniających kołnierzy.

Zakaz użytkowania:

Surowo zabrania się wymiany uszczelek kołnierzowych na O-ringi PEEK. Bardzo mała powierzchnia styku O-ringów powoduje nierównomierne ściskanie powierzchni kołnierzy i znacznie zwiększa ryzyko uszkodzenia uszczelnienia.

Właściwości materiału:

Wykonany z wysokiej jakości materiału PEEK, produkt ma wysoką temperaturę topnienia, słabą płynność stopu i wyraźny skurcz krystalizacyjny, zapewniając wysoką stabilność strukturalną i zdolność przystosowania się do trudnych przemysłowych warunków pracy.

Cechy produktu

- Doskonała skuteczność uszczelniania:

Jako sztywne, precyzyjne części uszczelniające statyczne, produkty te mają zastosowanie do uszczelniania statycznego i uszczelniania mikroruchów przy niskiej prędkości w ekstremalnych warunkach. Niezawodnie zapobiegają wyciekom cieczy i gazów, zapobiegają utracie próżni i izolują zewnętrzne zanieczyszczenia, utrzymując długoterminową stabilną skuteczność uszczelnienia.

-Standardowa konstrukcja i łatwa instalacja:

Przyjmując znormalizowaną okrągłą konstrukcję o okrągłym przekroju, O-ringi idealnie pasują do standardowych rowków pierścieniowych. Szczelny kontakt wewnętrzny zapewnia stabilne uszczelnienie statyczne i niewielkie efekty uszczelnienia dynamicznego.

- Standaryzowane wymiary i produktywność masowa:

Wyprodukowane ściśle zgodnie z amerykańskimi normami AS568 i krajowymi normami metrycznymi, produkty charakteryzują się ujednoliconymi specyfikacjami, wspierając znormalizowaną produkcję przemysłową na dużą skalę, zapewniając dużą uniwersalność i możliwości adaptacji.

- Wyraźne zróżnicowanie zastosowań:

O-ringi i uszczelki PEEK mają różne umiejscowienie zastosowania. O-ringi specjalizują się w uszczelnieniach typu rowkowego, natomiast konfigurowalne uszczelki PEEK dostosowują się do uszczelnień płaskich kołnierzy o dużej powierzchni. Dowolna wymiana jest zabroniona, aby uniknąć ryzyka uszkodzenia uszczelnienia.

- Doskonała zdolność adaptacji do trudnych warunków:

Wykorzystując nieodłączne właściwości materiału PEEK, produkty te charakteryzują się odpornością na wysoką temperaturę dzięki wysokiej temperaturze topnienia. Ich słaba płynność stopu i znaczny skurcz krystalizacyjny zapewniają wysoką stabilność formowania strukturalnego, odpowiednią do długotrwałej pracy w złożonych i trudnych środowiskach przemysłowych.

- Wysokie bezpieczeństwo i niskie ryzyko awarii:

Profesjonalna konstrukcja uszczelniająca typu rowkowego zapewnia równomierną kompresję i szczelne dopasowanie. W odróżnieniu od płaskiego sposobu ściskania uszczelek, skutecznie zapobiega nierównomiernym naprężeniom na powierzchniach kołnierzy i eliminuje ukryte niebezpieczeństwa wycieków i uszkodzeń uszczelnień.

Informacje o produkcie

Wprowadzenie do procesu produkcyjnego

W porównaniu z tworzywami sztucznymi ogólnego przeznaczenia, produkcja O-ringów PEEK stwarza znacznie większe bariery techniczne. W branży dominują dwa dojrzałe procesy produkcji masowej: precyzyjna obróbka CNC i precyzyjne formowanie wtryskowe w wysokiej temperaturze. Obie metody znacznie różnią się charakterystyką gotowych części, odpowiednią wielkością zamówień i przedziałami kosztów całkowitych.

1. Precyzyjny proces obróbki CNC O-ringów PEEK

2. Proces precyzyjnego formowania wtryskowego w wysokiej temperaturze O-ringów PEEK

Właściwości produktu

Wykonane maszynowo z litego, pierwotnego materiału PEEK, pierścienie O-ring PEEK są sztywnymi, precyzyjnymi elementami uszczelniającymi statycznymi. W odróżnieniu od elastycznych uszczelek wytwarzanych z gumy, nylonu, POM lub standardowego PTFE, zapewniają one niezawodną skuteczność uszczelniania w trudnych warunkach, w których tradycyjne materiały uszczelniające mają trudności z utrzymaniem wydajności.

1. Stabilność kształtu pod obciążeniem termicznym i ciśnieniowym

Dzięki stabilnemu składowi molekularnemu PEEK jest wyjątkowo odporny na pełzanie. Wyżarzanie usuwa wewnętrzne naprężenia szczątkowe, umożliwiając tym pierścieniom typu O-ring utrzymanie ścisłego kontaktu z powierzchniami uszczelniającymi w warunkach zmiennych temperatur i ciągłego ciśnienia. Cykle konserwacji sprzętu można znacznie wydłużyć.

2. Dobra kompatybilność z płynami korozyjnymi

Materiał toleruje szeroką gamę smarów, chłodziw i płynów hydraulicznych. Zapobiega pęcznieniu, rozpuszczaniu lub kruchości pod wpływem łagodnych substancji żrących, pasując do statycznych punktów uszczelniających na rurociągach chemicznych i systemach przetwarzania płynów.

3. Zapobieganie zapadnięciu się w zmiennych temperaturach

Zainstalowane wewnątrz komór grzewczych i urządzeń narażonych na częste zmiany temperatury, O-ringi PEEK nie miękną ani nie odkształcają się jak zwykłe tworzywa sztuczne. Oryginalny kształt przekroju poprzecznego zostaje zachowany pod obciążeniem, co zapobiega rozszerzaniu się szczeliny uszczelniającej i trwałym wyciekom w warunkach statycznych w wysokiej temperaturze.

4. Bardzo niska wydajność odgazowywania

Żywica bazowa PEEK nie zawiera plastyfikatorów ani dodatków lotnych. Uwalnianie substancji lotnych pozostaje minimalne w wysokich temperaturach, eliminując zanieczyszczenie cząstkami wewnątrz zamkniętych komór. Ta właściwość sprawia, że ​​pierścienie uszczelniające PEEK są szeroko stosowane w sprzęcie do przetwarzania płytek półprzewodnikowych, naczyniach próżniowych i maszynach do sterylizacji medycznej.

Scenariusze zastosowań

Sklasyfikowane jako sztywne, precyzyjne uszczelnienia statyczne, pierścienie uszczelniające PEEK wyróżniają się tolerancją na wysokie temperatury, wyjątkową odpornością na pełzanie, obojętnością chemiczną, niskim odgazowaniem i naturalnym samosmarowaniem. Są przeznaczone przede wszystkim do uszczelniania statycznego i mikrouszczelniania posuwisto-zwrotnego o małej prędkości i krótkim skoku i nie nadają się do usług dynamicznego uszczelniania posuwisto-zwrotnego o wysokiej częstotliwości i długim skoku.

Sprzęt półprzewodnikowy i próżniowy:

Pierwotny PEEK charakteryzuje się wyjątkowo niską lotnością, aby uniknąć zanieczyszczenia komory i jest odporny na mikroprzecieki wywołane pełzaniem podczas długotrwałej pracy w próżni.

Urządzenia automatyki i roboty przemysłowe:

Urządzenia te pracują w lekkim ciągłym ruchu i przerywanych cyklach start-stop, gdzie regularne uzupełnianie smaru jest niepraktyczne. Naturalne właściwości samosmarujące PEEK umożliwiają bezobsługową pracę.

Nowy przemysł energetyczny:

Sprzęt jest narażony na drastyczne wahania temperatury i narażenie na działanie środowiska chemicznego; standardowe uszczelki z tworzyw sztucznych łatwo pęcznieją i ulegają degradacji w takich środowiskach.

Zastosowania lotnicze:

Wytrzymuje cykliczne temperatury w zakresie od -60°C do 260°C i jest odporny na odkształcenia i wycieki w wyniku powtarzających się zmian termicznych.

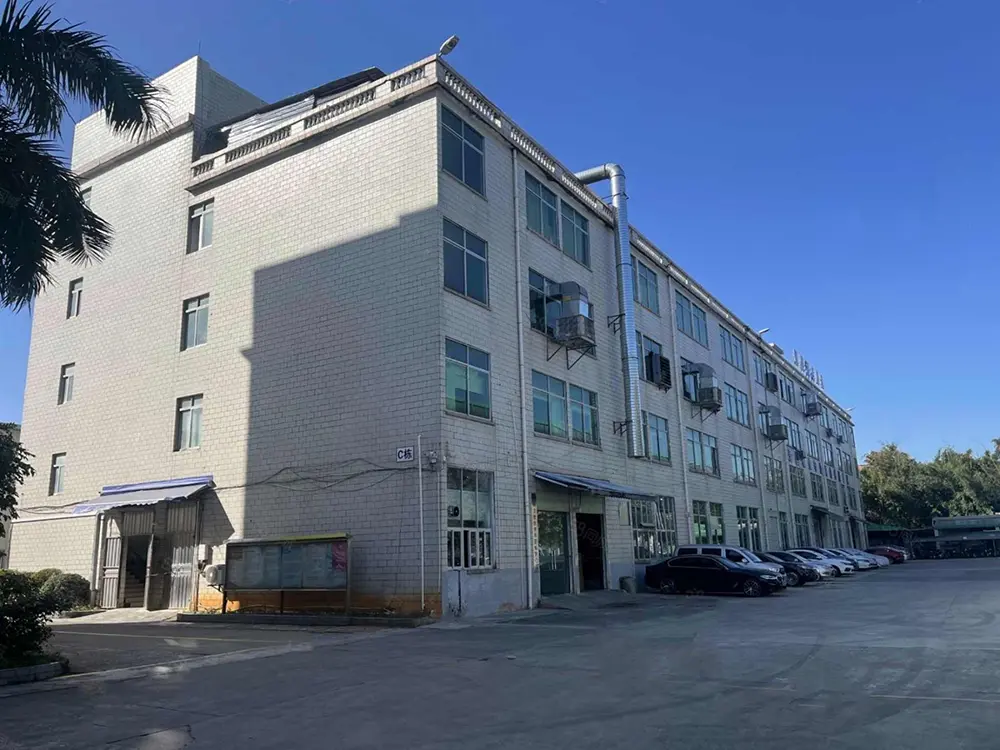

O naszej fabryce

1. Pozycjonowanie produktu

- Specjalizujemy się w niestandardowych O-ringach PEEK (sztywne plastikowe elementy uszczelniające)

- Zaprojektowane do pracy w środowiskach o wysokiej temperaturze, wysokim ciśnieniu, próżni i środowisku korozyjnym

- Zastępuje tradycyjne uszczelki gumowe w ekstremalnych warunkach pracy

2. Podstawowa wartość – rozwiązywanie problemów związanych ze sprzętem

- Eliminuje ukryte wycieki i sporadyczne awarie uszczelnienia

- Jest odporny na odkształcenia spowodowane pełzaniem pod wpływem długotrwałej wysokiej temperatury

- Redukuje odgazowanie lotnych substancji i zanieczyszczenie cząsteczkami w próżni

- Zapewnia stabilną wydajność uszczelnienia w krytycznym sprzęcie

3. Zgodność materiałów i procesów

- Wykorzystuje wyłącznie 100% pierwotnej żywicy PEEK

- Żadnych materiałów pochodzących z recyklingu do zastosowań półprzewodnikowych, medycznych i czystych

- Materiały wybrane na podstawie warunków pracy, wymagań dotyczących precyzji i wielkości zamówienia

- Niskie odgazowanie, zerowe wydzielanie cząstek, spełniające rygorystyczne standardy czystości

4. Jakość wymiarowa i powierzchniowa

- Wyprodukowano według rysunków klienta lub standardowych specyfikacji: AS568 / GB/T3452

- Ścisła kontrola średnicy wewnętrznej (ID) i średnicy sznurka

- Zakrzywiona powierzchnia uszczelniająca wolna od zadrapań, wgnieceń, porów, pęknięć i wtrąceń

- Brak zadziorów, wypływów i widocznych śladów narzędzi

- Linie podziału formy zlokalizowane z dala od obszarów zgrzewania (dla wyprasek)

5. Leczenie stabilizujące i łagodzące stres

- Obowiązkowe wyżarzanie dla wszystkich wysokiej klasy pierścieni uszczelniających typu O-ring z PEEK

- Eliminuje naprężenia resztkowe powstałe podczas obróbki i formowania

- Zapobiega deformacjom, powiększaniu szczelin i wyciekom spowodowanym cyklami termicznymi

- Zapewnia długoterminową stabilność wymiarową

6. Możliwości produkcyjne

- Własne warsztaty precyzyjne CNC

- Obsługuje dostosowywanie za pomocą rysunków lub próbek

- Możliwość zarówno obróbki CNC, jak i precyzyjnego formowania wtryskowego

- Stała jakość w przypadku małych partii i produkcji masowej

7. Kluczowe zastosowania

- Sprzęt do produkcji półprzewodników

- Urządzenia medyczne i systemy sterylizacji

- Komory i komponenty wysokiej próżni

- Nowe instrumenty energetyczne, chemiczne i precyzyjne

8. Rynek i usługi

- Produkty eksportowane na całym świecie

- Obsługuje międzynarodowych klientów z branży sprzętu wysokiej klasy

- Skoncentruj się na długoterminowych, stabilnych i niezawodnych partnerstwach w zakresie uszczelniania

Często zadawane pytania

P1: W jaki sposób kupujący powinni wybierać pomiędzy pierścieniami O-ring PEEK obrabianymi CNC i formowanymi wtryskowo?

A1: Obróbka CNC nie wymaga niestandardowych form i zapewnia krótszy czas realizacji. Obsługuje w pełni niestandardowe wymiary niestandardowe i zapewnia ściślejszą kontrolę naprężeń, doskonale nadaje się do próbek, zamówień w małych partiach, a także do zastosowań wymagających precyzyjnego uszczelniania w półprzewodnikach i medycynie. Formowanie wtryskowe jest opłacalne w przypadku dużych zamówień o standardowych rozmiarach, chociaż obowiązują opłaty za formy, a czas realizacji jest dłuższy. Możesz udostępnić swoje rysunki, wielkość zamówienia i warunki pracy, a my odpowiednio zarekomendujemy najbardziej odpowiednie rozwiązanie produkcyjne.

P2: Czy wyżarzanie jest obowiązkowe w przypadku wszystkich pierścieni uszczelniających z tworzywa sztucznego PEEK?

A2: Wyżarzanie jest zdecydowanie zalecane w przypadku uszczelek stosowanych w środowiskach o wysokiej temperaturze, próżni lub pod ciągłym ciśnieniem. W przypadku zastosowań ogólnych w temperaturze pokojowej i pod niskim ciśnieniem, po dokonaniu oceny, proces ten można pominąć, aby obniżyć koszty.

P3: Co zwykle powoduje utrzymujący się wyciek w przypadku O-ringów PEEK?

Odpowiedź 3: Poniżej wymieniono cztery typowe przyczyny źródłowe:

① Rowki są zaprojektowane tak, aby pasowały do ​​gumowych pierścieni typu O-ring, co prowadzi do niedopasowanego stopnia sprężania;

② Uszczelki pomijają proces wyżarzania i odkształcają się stopniowo w miarę uwalniania się naprężeń szczątkowych w warunkach eksploatacyjnych;

③ Na powierzchniach uszczelniających znajdują się widoczne ślady narzędzi lub zadziory;

④ Słaba dokładność obróbki rowków wyposażenia.

Prosimy o podanie parametrów pracy i rysunków rowków, a my przeanalizujemy problem i zaproponujemy ukierunkowane rozwiązania.

P4: Czy O-ringi PEEK można stosować w sprzęcie narażonym na intensywne wibracje?

Odpowiedź 4: Konieczna jest dokładna ocena scenariuszy obejmujących ciągłe silne uderzenia i silne wibracje o wysokiej częstotliwości. PEEK charakteryzuje się dużą sztywnością, a jednocześnie niską elastycznością, dlatego najlepiej sprawdza się w przypadku uszczelnień statycznych. W przypadku środowisk silnie wibrujących sugerujemy optymalizację struktur rowków lub rozważenie alternatywnych rozwiązań z wypełnionymi modyfikowanymi gatunkami PEEK.
