Opis produktu

Uszczelki PEEK to precyzyjne elementy uszczelniające wykonane z wysokowydajnego polieteroeteroketonu, sklasyfikowane jako najwyższej jakości specjalne uszczelki z tworzyw sztucznych. W przeciwieństwie do uszczelek wykonanych z gumy, PTFE lub nylonu, zapewniają one zrównoważoną mieszankę sztywności, stałej stabilności wymiarowej i niezawodnego działania uszczelniającego. Są szeroko stosowane do uszczelniania statycznego, amortyzacji dystansowej i izolacji elektrycznej w wymagających warunkach pracy, w tym w wysokich temperaturach, intensywnej korozji chemicznej, środowiskach próżniowych i częstym ruchu posuwisto-zwrotnym.

Klasyfikowane jako płaskie statyczne części uszczelniające, uszczelki polieteroeteroketonowe (PEEK) służą jednemu głównemu celowi: uszczelnieniu powierzchni stykowej w celu zablokowania wycieków cieczy i gazu. Ich funkcja różni się wyraźnie od podkładek PEEK, które służą do rozstawu, przenoszenia obciążeń, redukcji tarcia, izolacji, a nawet rozproszenia nacisku śrub. Większość występuje w postaci cienkich arkuszy. Ścisły kontakt pomiędzy ich górną i dolną płaszczyzną oraz powierzchniami kołnierzy tworzy efekt uszczelnienia.

W przeciwieństwie do uszczelek elastycznych, takich jak pierścienie typu O-ring, są to elementy sztywne i półsztywne, które nie posiadają naturalnej zdolności odbicia. Uszczelnienie osiąga się całkowicie poprzez siłę napięcia wstępnego montażu.

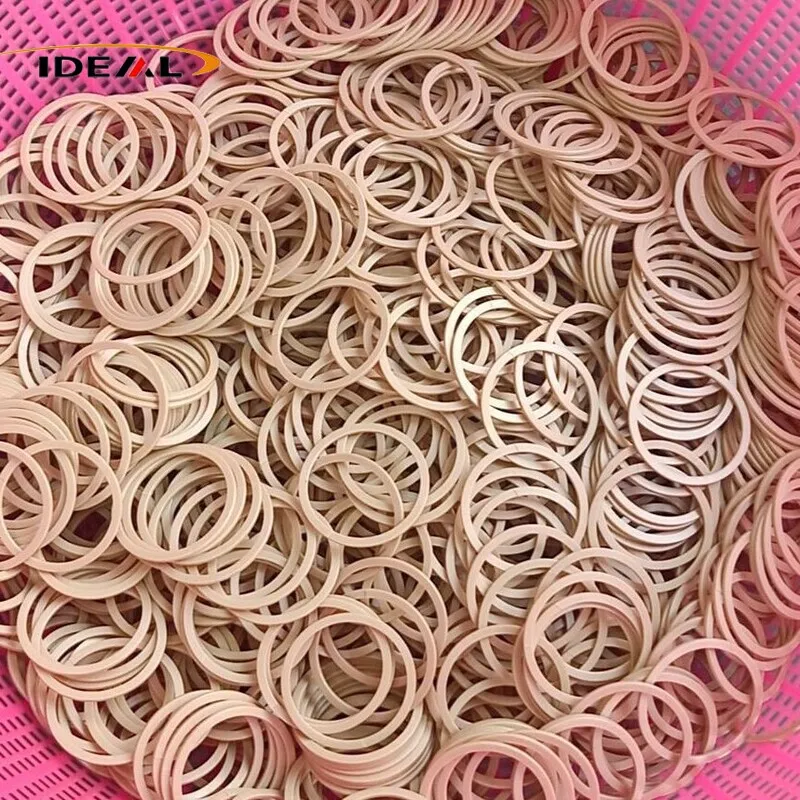

PEEK gaskets

Klasyfikacja produktu i funkcjonalność

Pierścienie PEEK reprezentują szeroką rodzinę okrągłych komponentów polimerowych zamiast pojedynczej części przemysłowej o stałym typie. Te części PEEK, produkowane z jednolitą okrągłą geometrią, są funkcjonalnie zróżnicowane, aby sprostać różnorodnym scenariuszom uszczelnień przemysłowych i mechanicznego pozycjonowania. Nasza wszechstronna oferta produktów obejmuje pełen zakres głównych specyfikacji:

Podkładki i uszczelki PEEK
Pierścienie oporowe PEEK
Pierścienie uszczelniające PEEK
Pierścienie nośne PEEK

Każdy typ pierścienia PEEK służy unikalnemu, ukierunkowanemu celowi w zintegrowanych systemach uszczelniających, współpracując w celu zapewnienia stabilnej i niezawodnej pracy sprzętu:

Pierścienie oporowe PEEK: Skutecznie chronią pierścienie typu O-ring i główne elementy uszczelniające przed odkształceniem i uszkodzeniem w wyniku wytłaczania w warunkach pracy pod ekstremalnie wysokim ciśnieniem
Pierścienie uszczelniające PEEK: służą jako warstwa izolacyjna rdzenia, przechwytująca media płynne i gazowe, zatrzymując wycieki między systemami
O-ringi: Zapewniają stałą elastyczną siłę ściskającą, zapewniając szczelne, długoterminowe stabilność uszczelnienia zespołów mechanicznych

Właściwości samosmarujące i zapobiegające zużyciu

Pierścienie PEEK mają szerokie zastosowanie jako uszczelki izolacyjne i wkładki zużywalne par ciernych, instalowane pomiędzy obracającymi się wałami a wnękami urządzeń. Wykorzystując nieodłączne właściwości samosmarujące PEEK, pierścienie te umożliwiają niezawodną, bezolejową pracę przy tarciu suchym, zapewniając znaczne korzyści mechaniczne:

Zminimalizuj tarcie powierzchniowe i postępujące zużycie komponentów
Chroń cenne wały metalowe i obudowy urządzeń przed uszkodzeniami spowodowanymi ścieraniem
Zredukuj mechaniczny hałas podczas pracy, aby zapewnić płynniejszą pracę sprzętu
Wydłuża ogólną żywotność układów obrotowych i przekładniowych

Precyzyjne pozycjonowanie i ekstremalna stabilność wymiarowa

Służąc jako kołnierze ograniczające o wysokiej stabilności i pierścienie zatrzaskowe zapobiegające przemieszczeniu, pierścienie PEEK zapewniają precyzyjne mechaniczne pozycjonowanie. Wyposażone w wyjątkową odporność na pełzanie, zachowują sztywną dokładność wymiarową w utrzymujących się środowiskach o wysokiej temperaturze i wysokim ciśnieniu, z kluczowymi zaletami jak poniżej:

Skutecznie ograniczają ruch osiowy ruchomych części i stabilizują luzy montażowe
Zachowaj pełną integralność wymiarową przy długotrwałych, ekstremalnych obciążeniach roboczych
Wyeliminuj przesunięcie części i odchylenie położenia podczas długotrwałej pracy sprzętu
Konsekwentnie utrzymuj wysoką precyzję mechanicznej dokładności dopasowania

Wszechstronne mocne strony zastosowań przemysłowych

Przewyższając tradycyjne metalowe odpowiedniki, pierścienie PEEK charakteryzują się doskonałą trwałością środowiskową i możliwością adaptacji w wielu scenariuszach, odpowiednimi do rygorystycznych przemysłowych środowisk operacyjnych. Do ich głównych zalet aplikacyjnych należą:

Wspomaganie uszczelniania i redukcja drgań: Zoptymalizowany pod kątem pomp, zaworów i urządzeń obrotowych, aby zwiększyć szczelność uszczelnienia, jednocześnie pochłaniając wibracje i obniżając hałas podczas pracy
Szeroka odporność chemiczna: Odporność na erozję spowodowaną olejem hydraulicznym, chłodziwem, słabym kwasem, słabymi zasadami i mgłą solną
Ochrona głównych komponentów: Izoluj i zabezpieczaj wewnętrzne kluczowe części systemów płynów chemicznych i morskich maszyn morskich
Alternatywa nierdzewna: Całkowicie unikaj rdzewienia i uszkodzeń związanych z utlenianiem charakterystycznych dla metalowych pierścieni

Właściwości materiału i profesjonalne technologie produkcyjne

Nieodłączne cechy materiału PEEK – wysoka temperatura topnienia, wysoka lepkość stopu i duża prędkość krystalizacji – łatwo powodują wewnętrzne naprężenia szczątkowe, zapadnięcia, zniekształcenia kształtu i słabą okrągłość podczas precyzyjnego przetwarzania. Aby wyeliminować nieodłączne wady materiałowe i osiągnąć długoterminową spójność wymiarową, stosujemy dwa dojrzałe, ustandaryzowane procesowo rozwiązania produkcyjne: precyzyjną obróbkę CNC i precyzyjne formowanie wtryskowe w wysokiej temperaturze.

1 Precyzyjna obróbka CNC (z profesjonalnym wyżarzaniem odprężającym)

Obróbka CNC w połączeniu z dedykowanym wyżarzaniem odprężającym to nasz najwyższej klasy proces produkcyjny dla kluczowych komponentów o wysokich parametrach, szeroko stosowany w precyzyjnej produkcji pierścieni PEEK. Obowiązujące scenariusze, problemy związane z przetwarzaniem i nasze zoptymalizowane rozwiązania techniczne zostały posortowane w poniższej tabeli:

Przedmiot	Bliższe dane
Obowiązujące scenariusze	Akcesoria do komór próżniowych, części sprzętu półprzewodnikowego, precyzyjne elementy uszczelniające, niestandardowe ultracienkie uszczelki o specjalnym kształcie i złożone detale z wieloma otworami; zapewnia ultraprecyzyjne wymiary, bardzo ścisłą kontrolę tolerancji i doskonałą konsystencję płaskości
Ryzyko przetwarzania i przyczyny niepowodzeń	Resztkowe naprężenia wewnętrzne powstają w wyniku ciepła tarcia skrawania, mechanicznego nacisku mocowania i nieuzasadnionego cięcia warstwowego. Skumulowane naprężenia powodują wypaczenia po obróbce, degradację płaskości i dryf wymiarowy. Produkty mogą przejść wstępną kontrolę, ale po powtarzających się cyklach termicznych stopniowo odkształcają się, co ostatecznie prowadzi do nieszczelności uszczelnienia
Standardowe rozwiązania optymalizacyjne	1. Zoptymalizuj parametry skrawania, zmniejszając prędkość posuwu i frezując segmentowo, aby obniżyć chwilowe naprężenia skrawania 2. Przyjąć naturalne starzenie w temperaturze pokojowej po obróbce zgrubnej przed zakończeniem precyzyjnego cięcia 3. Zastosuj elastyczne mocowania do ultracienkich uszczelek, aby uniknąć sztywnego odkształcenia mocowania 4. Wdrożyć wyżarzanie gradientowe i powolne chłodzenie, aby całkowicie uwolnić naprężenia szczątkowe po wykończeniu
Ultracienka uszczelka (<0,5 mm)	Ultracienkie detale charakteryzują się niską sztywnością, są podatne na drgania i odkształcenia podczas cięcia. Stosujemy pomocnicze mocowania, zmniejszoną prędkość wrzeciona i mniejszą głębokość cięcia jednowarstwowego, aby ustabilizować siłę skrawania i zagwarantować stałą tolerancję grubości

2 Precyzyjne formowanie wtryskowe w wysokiej temperaturze

Precyzyjne formowanie wtryskowe w wysokiej temperaturze stosuje się głównie do opłacalnej masowej produkcji standardowych części uszczelniających PEEK. Proces ten, ograniczony właściwościami materiału PEEK, dotyczy odpowiednich zakresów i progów technicznych. Wszystkie wyzwania procesowe i standardowe środki optymalizacyjne podsumowano w poniższej tabeli:

Przedmiot

Bliższe dane

Obowiązujące scenariusze

Nadaje się do dużych partii, średniej precyzji, standardowych płaskich uszczelek PEEK. Nie dotyczy ultracienkich i precyzyjnych uszczelek o skomplikowanej strukturze, ponieważ nierówna grubość ścianki łatwo powoduje koncentrację naprężeń wewnętrznych i przesunięcie wymiarowe po operacji

Kluczowe wyzwania techniczne

PEEK charakteryzuje się wysoką lepkością stopu i niezrównoważonym skurczem krystalizacyjnym. Tradycyjne szybkie wyjmowanie z formy i szybkie chłodzenie powodują wychwytywanie ogromnych naprężeń szczątkowych, powodujących wypaczenia i odchylenia wymiarów w zmiennych cyklach temperatur. Słaba płynność stopu prowadzi również do niepełnego wypełnienia, powstawania pęcherzyków powietrza, porów i zapadnięć

Kompletny system optymalizacji procesów

1. Całkowicie wysuszone surowe pelety PEEK w celu wyeliminowania defektów spowodowanych wilgocią

2. Precyzyjnie skalibruj temperaturę formy, ciśnienie wtrysku i czas przetrzymywania

3. Zastosuj naturalne, powolne chłodzenie po wyjęciu z formy i zakaz szybkiego hartowania w wodzie

4. Przeprojektuj układ bramy, aby zrównoważyć przepływ stopu i ujednolicić stopień skurczu

5. Wydłuż czas pakowania i wprowadź obowiązkowe wyżarzanie po formowaniu

6. Zoptymalizuj szczeliny wydechowe, umiarkowanie podnieś temperaturę sprzętu i dostosuj parametry wtrysku, aby rozwiązać problemy z wypełnieniem

Informacje o produkcie

Nazwa produktu:Uszczelki z polieteroeteroketonu (PEEK).

Tworzywo:Niewypełniony PEEK, PEEK wypełniony węglem, PEEK wypełniony grafitem

Kolor:Czarny, beżowy

Standardowy zakres grubości:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultracienkie rozmiary niestandardowe:Ultracienkie < 0,5 mm to kategoria obróbki wymagającej dużej precyzji i wymaga wcześniejszego przekazania planu procesu.

Dokładność obróbki CNC:Tolerancja średnicy zewnętrznej/wewnętrznej: ±0,02 ~ ±0,05 mm, tolerancja grubości: ±0,03 ~ ±0,06 mm

Dokładność formowania wtryskowego formy:Tolerancja średnicy zewnętrznej/wewnętrznej: ±0,05 ~ ±0,10 mm, tolerancja grubości: ±0,08 ~ ±0,15 mm

Próbka:Do negocjacji

Certyfikaty:ISO9001, RoHS, REACH

Rodzaje uszczelek:Pierścieniowe płaskie uszczelki z polieteroeteroketonu (PEEK), wielootworowe uszczelki kołnierzowe, uszczelki o nieregularnym kształcie, ultracienkie uszczelki uszczelniające PEEK

Właściwości produktu

Dzięki unikalnej strukturze molekularnej polieteroeteroketonu, uszczelki polieteroeteroketonowe (PEEK) przewyższają podkładki nylonowe, POM, PTFE, gumowe i metalowe pod względem wszechstronnej wydajności. Zaprojektowane do zadań uszczelniania i dystansowania, zapewniają stabilną wydajność w ekstremalnych warunkach pracy, w tym w wysokiej temperaturze, narażeniu na działanie środków chemicznych, środowisku próżniowym i powtarzającym się cyklicznym ściskaniu.

1. Skuteczna izolacja elektryczna

Niewypełnione, pierwotne uszczelki z polieteroeteroketonu (PEEK) zapewniają skuteczną separację elektryczną pomiędzy sparowanymi elementami metalowymi. Blokują przewodzenie elektryczne, tłumią korozję elektrochemiczną i zmniejszają ryzyko zwarć, często stosowane w nowych zestawach akumulatorów, elektrycznych jednostkach sterujących i precyzyjnym sprzęcie elektronicznym.

2. Szeroki zakres temperatur roboczych

Zaklasyfikowany do najwyższej klasy żaroodpornych tworzyw konstrukcyjnych, PEEK oferuje ciągłą temperaturę pracy do 260°C i krótkotrwałą odporność szczytową sięgającą 330°C. Zachowuje wytrzymałość w temperaturze -60°C bez kruchości na zimno. Poddawany ciągłemu naciskowi kołnierza w wysokich temperaturach, PEEK tłumi pełzanie i utrzymuje stałe napięcie wstępne ściskające, a nie zmniejsza się w czasie.

3. Stabilne napięcie wstępne uszczelnienia

Wyjątkowe właściwości zapobiegające pełzaniu pomagają PEEK utrzymać jednolitą grubość pod powtarzającymi się ściskami kołnierzy i obciążeniami termicznymi. Jako podkładki uszczelniające kontrolują luzy montażowe, tłumią wibracje i łagodzą ścieranie powierzchni wewnątrz systemów zautomatyzowanych skrzyń biegów i zespołów robotów.

4. Doskonała odporność chemiczna

Większość rozpuszczalników organicznych nie może rozpuścić PEEK. Pozostaje stabilny w słabych kwasach, słabych zasadach, smarach i czynnikach chłodniczych, chroniąc sprzęt przed erozją chemiczną. To sprawia, że uszczelki PEEK są preferowanym rozwiązaniem dla linii przetwarzania płynów chemicznych i laboratoryjnej aparatury analitycznej.

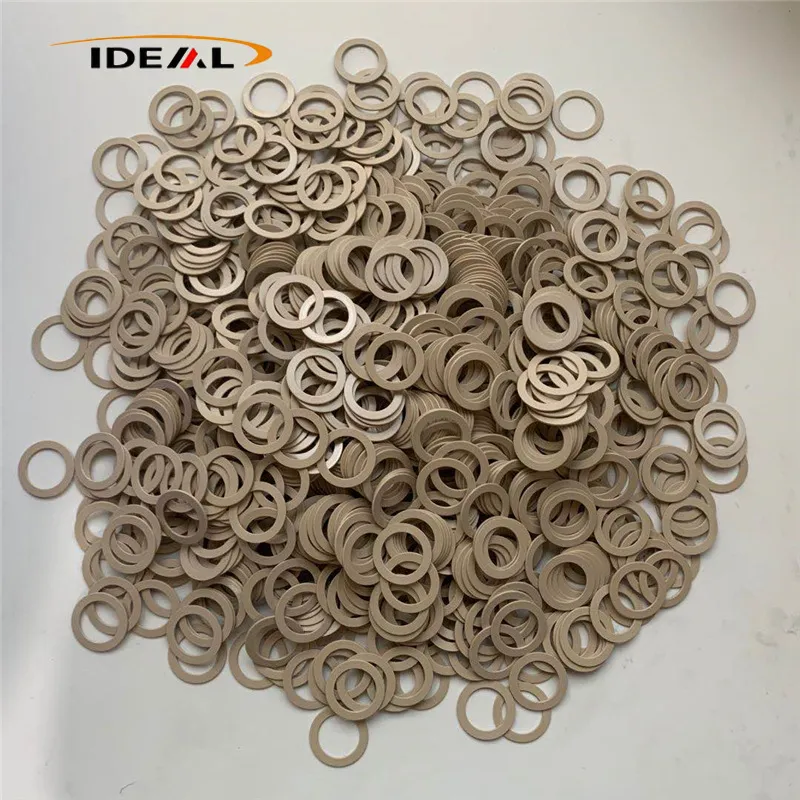

PEEK gaskets

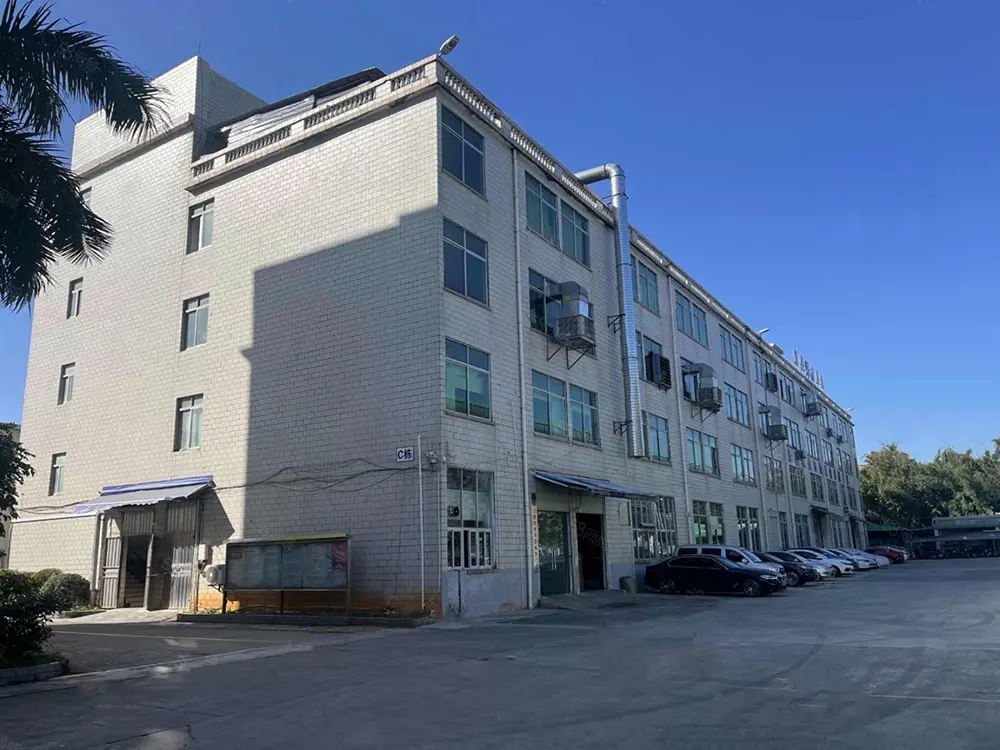

Nasza fabryka

1. Podstawowa siła firmy

- 15-letnia specjalizacja w uszczelkach i elementach uszczelniających PEEK

- Podwójna wiedza produkcyjna: precyzyjna obróbka CNC + formowanie wtryskowe

- Wyposażone w precyzyjne tokarki CNC, frezarki, centra obróbcze, maszyny 5-osiowe

- Własny, bezpyłowy warsztat wtryskowy i pełne możliwości opracowania form

2. Zapewnienie surowców

- Tylko 100% pierwotnej żywicy PEEK; żadnych materiałów pochodzących z recyklingu ani mieszanych

- Pełna identyfikowalność partii na podstawie dostarczonych arkuszy danych materiałów i oficjalnego certyfikatu COA

- Niestandardowe gatunki materiałów dostępne według wymagań technicznych klienta

3. Precyzja wymiarowa i uszczelniająca

- Wyprodukowano w 100% według rysunków klienta (grubość, średnica wewnętrzna, średnica zewnętrzna, rozmieszczenie otworów)

- Tolerancja wysokiej precyzji: ±0,005 mm – ±0,02 mm

- Ścisła kontrola płaskości; zerowe wypaczenia dla ultracienkich uszczelek

- Dokładne pozycjonowanie wielu otworów dla łatwego montażu kołnierza i wyrównania śrub

4. Ultraczysta produkcja półprzewodników i próżni

- Czyszczenie ultradźwiękowe + suszenie bezpyłowe do zastosowań w pomieszczeniach czystych i próżniowych

- Kontrola emisji gazów i gazów o niskiej zawartości cząstek i substancji lotnych

- Końcowe pakowanie próżniowe w celu uniknięcia zanieczyszczenia

5. Odprężanie i kontrola stabilności

- Obowiązkowe wyżarzanie gradientowe dla wszystkich uszczelek z polieteroeteroketonu (PEEK).

- Eliminuje naprężenia obróbkowe, naprężenia formowania i wewnętrzne naprężenia materiału

- Zapobiega długotrwałemu wypaczeniu, wyciekom i deformacjom pod wpływem cykli cieplnych

- Lepszy od konkurentów, którzy pomijają wyżarzanie i czyszczenie, aby obniżyć koszty

6. System Zarządzania Jakością

- Wielopoziomowa kontrola jakości dla ogólnych klas przemysłowych i wysokiej klasy próżni/pomieszczeń czystych

- Pełny sprzęt do kontroli płaskości, twardości i tolerancji wymiarowej

- Proces dostosowany do rzeczywistych warunków pracy, aby uniknąć awarii w terenie

7. Podstawowe materiały i produkty

Fokus: PEEK i wysokowydajne fluoroplastiki

- Produkty: uszczelki, pierścienie ślizgowe, części zderzaków, precyzyjne elementy konstrukcyjne

- Kompleksowe rozwiązanie: wybór materiału → projekt → obróbka → gotowe części

8. Aplikacje docelowe

- Sprzęt do płynów chemicznych

- Nowy zespół akumulatora energetycznego

- Układy półprzewodnikowe i próżniowe

- Przyrządy laboratoryjne i urządzenia precyzyjne

9. Globalne zaangażowanie w usługi

- Rygorystyczne standardy jakości dla długoterminowych partnerstw międzynarodowych

- Indywidualne rozwiązania i stabilna dostawa

- Profesjonalne wsparcie w zakresie zaawansowanych zastosowań uszczelniających na całym świecie

Często zadawane pytania

P1: Formowane wtryskowo uszczelki PEEK kosztują mniej przy identycznych wymiarach. Czy mogą bezpośrednio zastąpić te obrabiane CNC do zastosowań zgrzewania próżniowego?

Odpowiedź 1: Nie zalecamy tego zamiennika. Formowanie wtryskowe pozostawia większe naprężenia wewnętrzne i zwiększa ryzyko ukrytych porów wewnątrz produktu. W przypadku scenariuszy pracy z niskim odgazowaniem i czystą próżnią, zawsze preferowaną opcją są obrabiane CNC uszczelki PEEK wykonane z żywicy pierwotnej z wyżarzaniem odprężającym i bezpyłowym czyszczeniem.

P2: Czy grubsza uszczelka z tworzywa PEEK zawsze zapewnia lepsze uszczelnienie?

Odpowiedź 2: Tak nie jest. Skuteczność uszczelnienia zależy od szczelności montażu na płaskiej powierzchni, napięcia wstępnego montażu i odporności materiału na pełzanie. Właściwa grubość musi odpowiadać zaprojektowanemu prześwitowi sprzętu. Nadmiernie grube lub cienkie uszczelki zmienią wartości napięcia wstępnego śrub i osłabią długoterminową stabilność uszczelnienia.

P3: Czy po wyżarzeniu na uszczelkach polieteroeteroketonowych nadal będzie występował dryft wymiarowy?

A3: Standardowe wyżarzanie gradientowe eliminuje zdecydowaną większość naprężeń szczątkowych i drastycznie zmniejsza ryzyko zmiany wymiarów. Niewielkie odkształcenie może nadal występować w przypadku ekstremalnego obciążenia, drastycznych zmian temperatury lub w przypadku zastosowania surowca niskiej jakości. W przypadku zastosowań w sprzęcie ultraprecyzyjnym zalecamy dodanie procedury kontroli wstępnego starzenia gotowego produktu w celu zapewnienia dodatkowej stabilności.
