Wyprodukowane w wyniku precyzyjnej obróbki CNC i formowania wtryskowego w wysokiej temperaturze, dostosowane do indywidualnych potrzeb pierścienie oporowe PEEK firmy Ideal Plastic zapewniają stabilne działanie przy niskim tarciu i odporność na ciśnienie pulsacyjne. Szeroko stosowane w maszynach hydraulicznych, sprzęcie do odwiertów ropy i gazu, półprzewodnikowych systemach próżniowych i urządzeniach do płynów chemicznych, obsługują produkcję niestandardowych rysunków, pobieranie próbek w małych partiach i masowe zamówienia eksportowe w przypadku rygorystycznych scenariuszy uszczelnień przemysłowych. Skontaktuj się z nami!

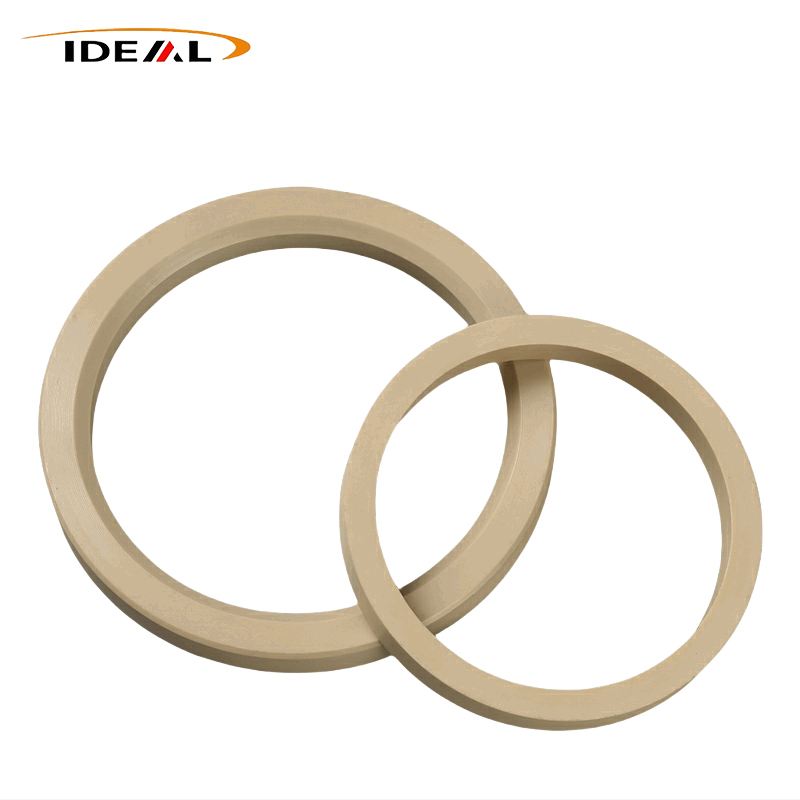

Idealny plastikjest producentem pierścieni oporowych PEEK. Produkty te są sztywnymi, pomocniczymi elementami ochronnymi, specjalnie zaprojektowanymi do wysokociśnieniowych systemów uszczelniających. Zawsze są montowane za pomocą elastycznych pierścieni uszczelniających typu O-ring, a nie pracują niezależnie. Jako sztywna bariera ochronna skutecznie zapobiegają wciskaniu O-ringów w szczeliny montażowe pod dużym ciśnieniem, unikając uszkodzeń ścinających i uszkodzeń uszczelnienia. To znacznie poprawia poziom odporności na ciśnienie i ogólną żywotność całego zespołu uszczelniającego, co czyni je niezbędnymi akcesoriami do wysokiej klasy przemysłowych urządzeń do precyzyjnego uszczelniania.
Przypomnienie o rdzeniu: Niezależnie od procesu produkcyjnego, wyżarzanie odprężające jest niezbędne, aby zapewnić długoterminową stabilność wymiarową i działanie zapobiegające wypaczeniu polieteroeteroketonowych pierścieni oporowych w ekstremalnych warunkach pracy.
|
Przedmiot
|
Specyfikacja
|
|---|---|
|
Nazwa produktu
|
Pierścienie oporowe z polieteroeteroketonu
|
|
Tworzywo
|
Niewypełniony PEEK, PEEK wypełniony węglem
|
|
Kolor
|
Czarny, beżowy
|
|
Parametry dopasowania grubości osiowej
|
1. O-ring Sekcja 1.78: Odpowiednia grubość pierścienia oporowego 0,5-1,0 mm2. O-ring Sekcja 2.62: Odpowiednia grubość pierścienia oporowego 1,5-1,8 mm3. O-ring Sekcja 3.53: Odpowiednia grubość pierścienia oporowego 1,8-2,0 mm4. Sekcje pierścieni uszczelniających 5,33, 6,99: Grubość dopasowania 2,0–4,1 mm
|
|
Zakres średnicy wewnętrznej (ID).
|
1. Mały rozmiar: 5 mm-20 mm2. Średni rozmiar: 20 mm-100 mm3. Duży rozmiar: 100 mm-300 mm
|
|
Tolerancja wymiarowa
|
±0,02 mm ~ ±0,05 mm
|
|
Przykładowa usługa
|
Do negocjacji
|
|
Certyfikaty
|
ISO9001, RoHS, REACH
|
|
Standardy wymiarowe
|
Standard imperialny AS568, standard metryczny ISO3601
|
|
Typ struktury i usługa
|

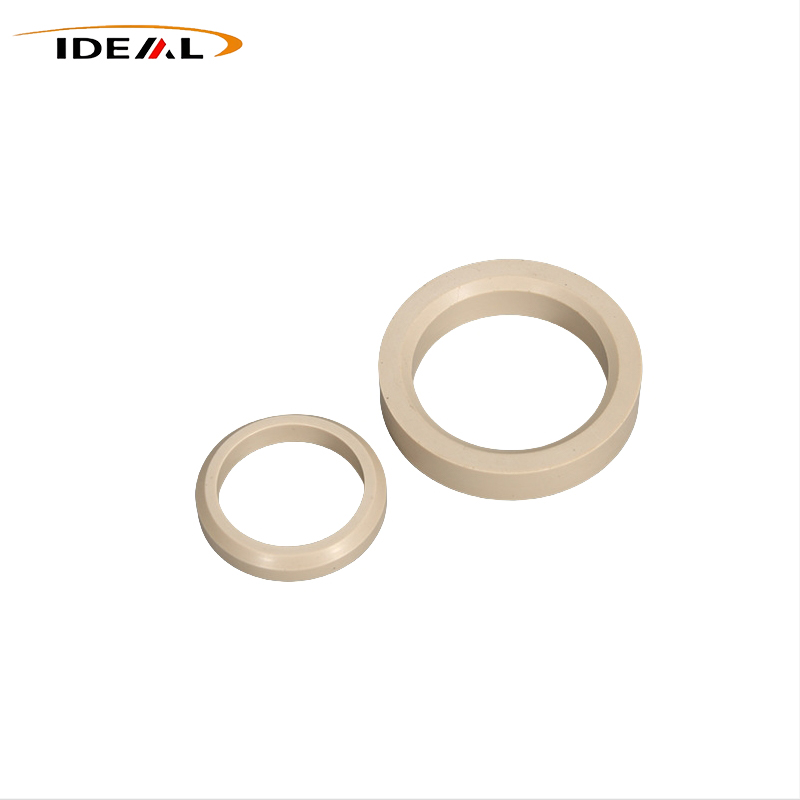

Typ pełny, niedzielony, typ z cięciem ukośnym / typ z podziałem ukośnym, typ pierścienia podporowego schodkowego. Obsługuje dostawy części standardowych i niestandardowe przetwarzanie zgodnie z rysunkami, od pobierania próbek w małych partiach po produkcję masową.
|
Pierścienie te pełnią rolę sztywnych wkładek wzmacniających zapobiegających wyciskaniu, specjalnie zaprojektowanych do wysokociśnieniowych układów uszczelniających. Wykorzystują wyjątkowe zalety fizyczne polimeru PEEK do ochrony pierwotnych elastycznych uszczelek, takich jak o-ringi, przed uszkodzeniami spowodowanymi wytłaczaniem.
PEEK wykazuje wyjątkową skuteczność przeciw pełzaniu. Trwałe odkształcenie prawie nie występuje przy długotrwałym, dużym ściskaniu. Nawet pod ekstremalnym ciśnieniem w połączeniu z wysokimi temperaturami pierścienie zachowują geometrię i stale osłaniają pierścienie O-ring, zapewniając niezawodne działanie zapobiegające wyciskaniu przez dłuższe cykle.
W obliczu powtarzających się zmian między wysokimi i niskimi temperaturami, polieteroeteroketonowe pierścienie oporowe charakteryzują się stałą rozszerzalnością cieplną bez widocznych zniekształceń. Materiał pozostaje plastyczny w niskich temperaturach i jest odporny na mięknięcie pod wpływem ciepła, dzięki czemu cały zespół uszczelniający działa prawidłowo.
Silna sztywność konstrukcyjna zapewnia niezawodną odporność na ściskanie. W odróżnieniu od zamienników nylonu, PEEK pochłania znikomą wilgoć. Kontakt z wodą nie powoduje pęcznienia, więc ryzyko zakleszczenia montażu i odchyleń wymiarowych jest całkowicie wyeliminowane.
Naturalne stałe samosmarowanie zapewnia niski współczynnik tarcia. W przypadku systemów uszczelnień o ruchu posuwisto-zwrotnym i obrotowym tarcie pomiędzy pierścieniem oporowym, pierścieniem typu O-ring i metalowym rowkiem pozostaje niskie. Dodatkowy smar jest niepotrzebny i pasuje do czystych, wolnych od oleju środowisk produkcyjnych.
Solidna wytrzymałość mechaniczna umożliwia PEEK wytrzymywanie cyklicznych skoków ciśnienia i powtarzających się obciążeń udarowych. Tworzenie się pęknięć i pękanie rzadko zdarza się pod wpływem ciągłych impulsów wysokiego ciśnienia, dzięki czemu nadają się do cylindrów hydraulicznych i maszyn pod ciśnieniem pulsacyjnym.
Jako dopasowane akcesoria ochronne do wysokociśnieniowych konstrukcji uszczelniających, pierścienie te zostały zaprojektowane głównie w celu naprawienia uszkodzeń pierścieni typu O-ring spowodowanych wytłaczaniem pod dużym ciśnieniem. Sprawdzają się szczególnie dobrze w trudnych warunkach, w których występują wysokie temperatury, ekstremalne ciśnienia, korozja chemiczna i obciążenia zmiennym ciśnieniem – czyli warunki, w których standardowe pierścienie oporowe z PTFE lub nylonu mają tendencję do przedwczesnego niszczenia na skutek pełzania.
Maszyny hydrauliczne i hydrauliczne
Sprzęt wiertniczy do poszukiwania energii z ropy i gazu
Półprzewodnikowe systemy obróbki próżniowej
Pokładowe komponenty lotnicze
Sprzęt do obsługi płynów chemicznych
Precyzyjne, wysokociśnieniowe instrumenty medyczne

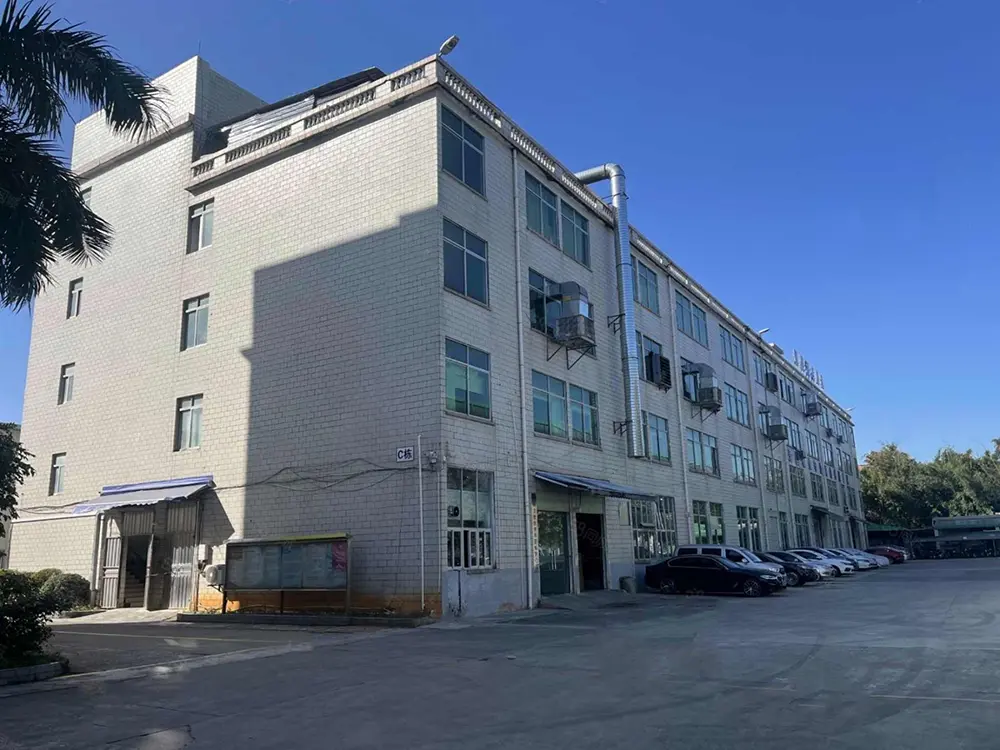

Jesteśmy profesjonalnym producentem skupiającym się wyłącznie na produkcji wysokowydajnych pierścieni oporowych PEEK. Doskonale zdajemy sobie sprawę z najczęstszych problemów w scenariuszach uszczelniania pod wysokim ciśnieniem, które sprawiają problemy większości użytkowników końcowych:
- Awaria wytłaczania pierścienia O-ring pod ciągłym wysokim ciśnieniem
- Deformacja płynięcia na zimno i trwałe odkształcenie pierścieni oporowych
- Wypaczenie produktu i wyciek z systemu po instalacji w terenie
Większość głównych dostawców pierścieni oporowych PEEK zapewnia jedynie, że produkty spełniają podstawowe standardy wyglądu i wymiarów w temperaturze pokojowej, w dużej mierze ignorując kontrolę wewnętrznych naprężeń szczątkowych. Takie produkty z łatwością przechodzą rutynowe kontrole w temperaturze pokojowej, ale szybko zawodzą w ekstremalnie wysokich temperaturach i wysokim ciśnieniu. To nieuchronnie prowadzi do:
- Nieoczekiwane i nieplanowane przestoje sprzętu
- Częsta wymiana części i znacznie zwiększone koszty konserwacji
- Niestabilna praca układów hydraulicznych i uszczelnień hydraulicznych
Aby rozwiązać tę powszechną wadę branżową, wyżarzanie odprężające jest obowiązkowym procesem produkcji rdzenia, co odróżnia nasze produkty od zwykłych odpowiedników. Wszystkie nasze produkty, zarówno precyzyjnie obrabiane CNC, jak i formowane wtryskowo w wysokiej temperaturze, przyjmują ustandaryzowane procedury produkcyjne:
- Ścisłe segmentowe wyżarzanie kontrolowane temperaturą: eliminuje wewnętrzne naprężenia szczątkowe powstające podczas obróbki i formowania
- Maksymalne uwalnianie naprężeń: zapobiega odkształceniom po instalacji w trudnych warunkach pracy
- Stabilna ogólna wydajność: gwarantuje stałą płaskość i precyzyjną stabilność wymiarową w rzeczywistych środowiskach pracy o wysokiej temperaturze i wysokim ciśnieniu
Oferujemy pełną gamę konfigurowalnych pierścieni oporowych z polieteroeteroketonów o różnych specyfikacjach, obejmujących modele głównego nurtu i rozwiązania spersonalizowane:
- Rodzaje produktów: Solidne pierścienie bez końca, dzielone pierścienie ukośne i niestandardowe pierścienie schodkowe
- Specyfikacje standardowe: Pełne rozmiary zgodne ze standardami AS568 i ISO3601
- Usługa dostosowywania: produkty w pełni dostosowane do indywidualnych potrzeb, zgodnie z ekskluzywnymi rysunkami technicznymi klientów
- Opcje surowców: importowany i krajowy niewypełniony czysty PEEK, PEEK wypełniony włóknem węglowym dla zwiększenia wytrzymałości i odporności na zużycie
Nasze wszechstronne pierścienie oporowe z polieteroeteroketonu są szeroko stosowane w różnorodnych, ekstremalnych scenariuszach pracy, w tym w sprzęcie półprzewodnikowym, odwiertowych instalacjach naftowych i gazowych, wysokociśnieniowych układach hydraulicznych, nowym sprzęcie energetycznym i maszynach do przetwarzania chemicznego, spełniając różnorodne rygorystyczne wymagania operacyjne.
Jako niezawodny dostawca wysokociśnieniowych elementów pomocniczych do uszczelniania PEEK, GuangZhou Ideal specjalizuje się w produkcji najwyższej jakości pierścieni oporowych, które skutecznie zapobiegają wytłaczaniu elastycznego uszczelnienia w układach hydraulicznych i płynnych. Nasze podstawowe zalety podsumowano poniżej:
- Profesjonalne wsparcie techniczne: Dojrzały zespół badawczo-rozwojowy i produkcyjny obsługujący niestandardowe wymiary i zmodyfikowane formuły materiałowe
- Dostosowywanie zorientowane na scenariusze: Optymalizuj produkty pod kątem różnych środowisk pracy o ekstremalnych ciśnieniach i temperaturach
- Globalny zasięg usług: długoterminowi klienci współpracujący obejmują producentów cylindrów hydraulicznych, przedsiębiorstwa zajmujące się zaworami płynów i dostawców sprzętu do inżynierii morskiej w wielu krajach i regionach
Odpowiedź 1: Zdecydowanie nie. O-ringi zapewniają elastyczne odbicie w celu uszczelnienia, podczas gdy pierścienie oporowe z polieteroeteroketonu zapewniają jedynie ochronę przed wytłaczaniem. Obie części należy zamontować jako dopasowany zestaw.
A2: Solidne pierścienie bez końca charakteryzują się doskonałą sztywnością i znacznie lepszą wydajnością pod ekstremalnym ciśnieniem. Warianty dzielone umożliwiają bezproblemowy montaż w rowkach uszczelniających, pasując do konstrukcji wymagających częstego demontażu i ponownego montażu. Ich maksymalne ciśnienie znamionowe jest nieco niższe w porównaniu do modeli solidnych.
A3: PEEK charakteryzuje się wyższą sztywnością oraz znacznie zwiększoną odpornością na pełzanie i płynięcie na zimno. Jest odporny na odkształcenia i przedwczesne uszkodzenia pod wpływem wysokiej temperatury i wysokiego ciśnienia, znacznie lepiej niż PTFE. PTFE jest bardziej miękki i bardziej opłacalny wyłącznie w przypadku podstawowych warunków pracy pod niskim ciśnieniem.
A4: Tak. Ciśnienie zmienia się po obu stronach w sposób ciągły w dwukierunkowych warunkach pracy. O-ring wymaga sztywnej ochrony wspierającej z dwóch stron. Montaż jednostronny spowoduje uszkodzenie uszczelki w przypadku odwrócenia ciśnienia.
A5: Najczęstszą przyczyną jest niewystarczające usunięcie wewnętrznych naprężeń szczątkowych. Gdy sprzęt się nagrzeje i wytrzyma nacisk, pierścienie odkształcają się, tworząc małe szczeliny. O-ringi zostają następnie przeciśnięte przez te szczeliny i ulegają nieodwracalnym uszkodzeniom.
A6: Priorytetowo traktuj stałe, niekończące się pierścienie oporowe z polieteroeteroketonowe produkowane metodą obróbki CNC. Pozwala to uniknąć wad, w tym rozszczepionych struktur i defektów linii spawu powstałych w wyniku formowania wtryskowego. W międzyczasie potwierdź, że dostawca wdraża standardowe procedury odprężania w wyżarzaniu.
A7: Wiele procesów półprzewodnikowych odbywa się pod wysokim ciśnieniem, gdzie pierścienie typu O-ring FFKM są podatne na uszkodzenia spowodowane wytłaczaniem. PEEK zapewnia silniejsze działanie zapobiegające pełzaniu. Ponadto czyste gatunki PEEK powodują minimalne odgazowanie materiału, spełniając rygorystyczne wymagania dotyczące czystości wewnątrz komór procesowych.
